Regulatorni zahtev, ne opcioni paket

Priključenje proizvodnih jedinica na javnu mrežu zahteva usaglašavanje sa lokalnim grid-code pravilima i zahtevima nadležnog mrežnog operatora. U Nemačkoj su za srednjenaponske i visokonaponske priključke relevantni VDE-AR-N 4110 i VDE-AR-N 4120, u UK se za generatore i skladišta energije koja rade paralelno sa distributivnom mrežom primenjuje EREC G99, dok se u drugim zemljama primenjuju lokalna pravila priključenja.

SYMAP® Compact+ GC objedinjuje zaštitu, mrežno odvajanje, merenje, automatsku sinhronizaciju i Power Plant Controller funkcije u jednoj platformi. SYMAP® Compact+ GC poseduje Grid Code Compliance za VDE-AR-N 4110:2018-11 (srednji napon) i VDE-AR-N 4120:2018-11 (visoki napon), oba FGH-certified, kao i podršku za G99. U GC konfiguraciji dostupne su funkcije NA zaštite, QU zaštite, EZA/PPC regulacije aktivne i reaktivne snage, Q(U), P(f), ROCOF i komunikacija prema nadređenom sistemu.

Konačna konfiguracija zavisi od naponskog nivoa tačke priključenja, snage postrojenja, tipa proizvodnih jedinica, topologije merenja na PCC-u i zahteva nadležnog mrežnog operatora.

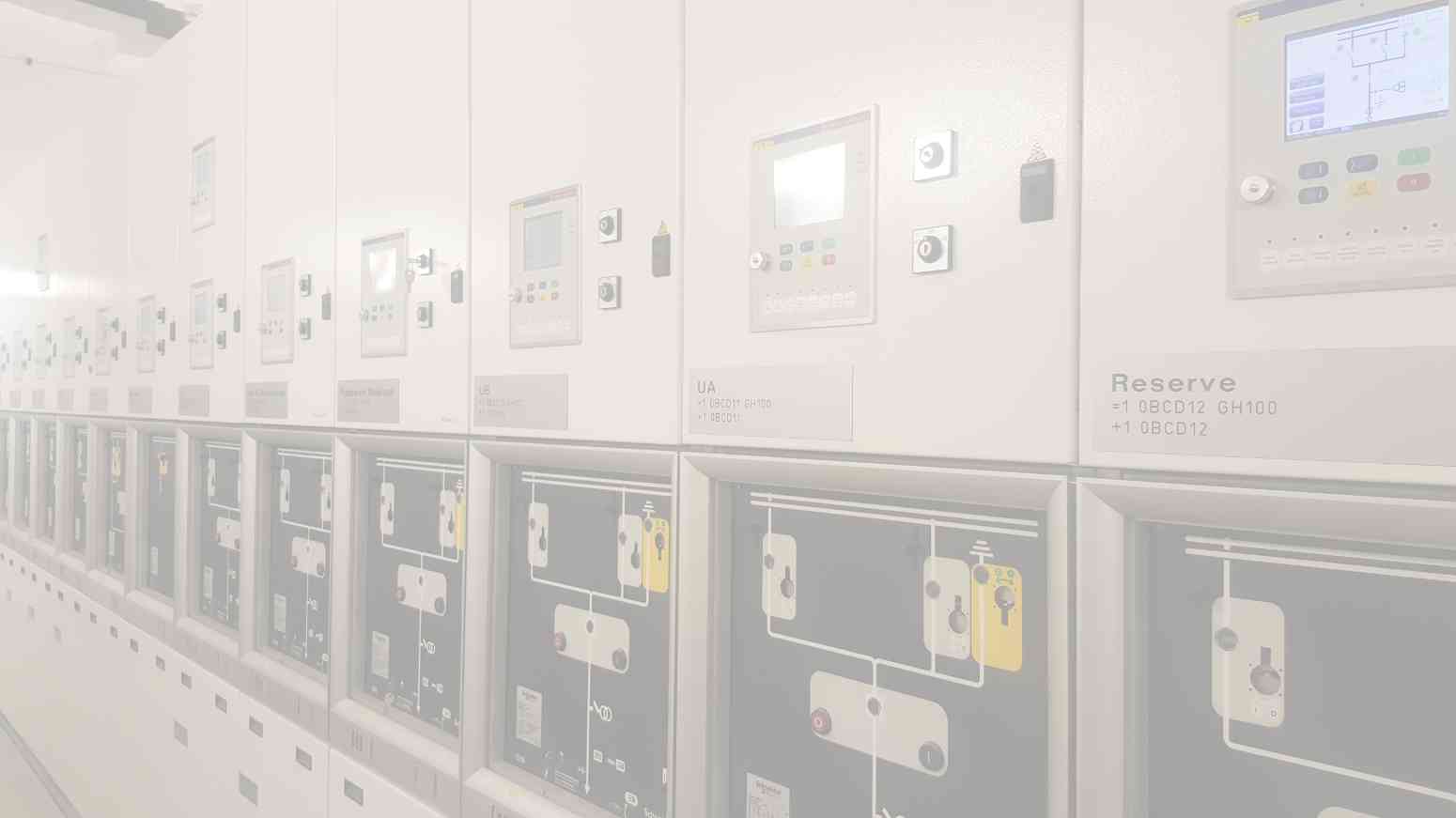

Motorno polje u industrijskom postrojenju

Jedna platforma, sertifikati spremni za priključenje

SYMAP® Compact+ GC sadrži osnovni grid-code paket koji obuhvata VDE-AR-N 4110/4120 sertifikat i G99 podršku. Dodatne opcije (EZA controller, 25A automatska sinhronizacija, posebni grid-code protokoli) biraju se u Order Code-u. Klasična SYMAP® serija (BCG/ECG) može takođe podržavati grid-code za veće centralizovane sisteme, gde je raspoloživa funkcionalnost definisana varijantnom izvedbom.

Kada je funkcija dostupna u izabranoj konfiguraciji, korisnik je može koristiti istovremeno sa ostalim dostupnim funkcijama, bez ograničenja po broju aktivnih zaštita, zaštitnih „poena” ili simultanom korišćenju.

Dovoljno je da opišete snagu postrojenja, lokalnu regulativu i tip proizvodnih jedinica, predlažemo odgovarajuću SYMAP® GC konfiguraciju sa odgovarajućim sertifikatima.

Tipične grid-code aplikacije

Šest scenarija priključenja distribuiranih proizvodnih jedinica na javnu mrežu

Vetroparkovi

Offshore i onshore vetroparkovi sa VDE-AR-N 4110 ili 4120 sertifikatom; PPC/EZA funkcija za regulaciju P i Q na nivou parka.

Solarne elektrane

Centralizovani GC za FV postrojenja sa SN priključenjem; agregirana kontrola više invertora kroz EZE/EZA arhitekturu.

Biogas i biomasa

Sinhroni generatori sa CHP funkcijom; P(f) regulacija i frekventna stabilnost u distributivnoj mreži.

CHP postrojenja

Kogeneracija sa grid-following ili grid-forming režimom; sinhronizacija sa mrežom i ostrvski rad pri ispadu.

Hibridni objekti

Generatori + baterije + mreža; grid-code za AC stranu, koordinacija sa BMS i SYMAP® BAT.

Mali proizvođači i mikromreže

Mali generatori (do nekoliko MW) sa G99 ili lokalnim regulativama; pojednostavljen pristup sa Compact+ GC.

Relevantne grid-code funkcije

Tabela je podeljena na dva nivoa: standardni zaštitno-upravljački paket platforme i funkcije koje se posebno biraju za izvodno polje. Sve funkcije su deo SYMAP® / SYMAP® Compact+ platforme i dostupne su u jednom IED-u. Razlika je u tome što standardni paket pokriva opšte zaštitne, supervision i komunikacione funkcije svake aplikacije, dok drugi deo izdvaja funkcije koje se tipično konfigurišu za Grid Code primene (G59/G99, ROCOF, vector shift, EZA Controller, anti-islanding).

Status kolona označava kako se funkcija dobija u konfiguraciji. Legenda statusa je ispod tabele.

Standardni paket platforme

Funkcije koje SYMAP® / Compact+ platforma pokriva u jednom IED-u uz aplikaciju mrežnog priključenja po Grid Code-u. Ne zahtevaju posebnu varijantu ili Order Code opciju; postaju aktivne kada su raspoloživi merni ulazi i potrebno ožičenje.

Funkcija ANSI Status Kratak opis
Prekostrujna i kratkospojna zaštita 50, 51 DOSTUPNO U PLATFORMI Osnovna funkcija na faznim CT ulazima. IDMT karakteristike sa definite-time i inverse-time opcijama.
Rezidualna zemljospojna 50N/51N DOSTUPNO U PLATFORMI Koristi fazne CT-ove (rezidualno sabiranje); osetljivost zavisi od mreže i podešenja.
Osetljiva zemljospojna 50G/51G DOSTUPNO MERNI USLOV Zahteva Ig (CBCT/torusni CT) ili odgovarajući ground ulaz. Posebno za izolovane i kompenzovane mreže.
Otkaz prekidača 50BF DOSTUPNO SIGNALNI USLOV Rezervna logika otkaza prekidača; isključenje gornje sabirnice ili drugog izvora ako prekidač ne otkloni kvar u zadatom vremenu.
Nadzor kola isključenja 74TC DOSTUPNO SIGNALNI USLOV Trip Circuit Supervision, nadzor kontinuiteta trip kola, pomoćnog DC napona, kalema isključenja i ožičenja prema prekidaču, prema projektnoj šemi.
Tripping / lockout / trip output 94 DOSTUPNO SIGNALNI USLOV Izlazna/tripping funkcija za isključenje ili blokadu, zavisno od šeme i varijante. Razdvojeno od 74TC (nije nadzor trip kola).
Negativna sekvenca i fazni balans 46, 47 DOSTUPNO VT USLOV (47) 46 sa faznih CT-ova; 47 zahteva VT za detekciju redosleda i nesimetrije faza.
Nadzor mernih transformatora CTS / PTS DOSTUPNO MERNI USLOV Nadzor CT i VT/PT krugova; otkriva otvoreni CT, neispravni naponski signal, gubitak fazne reference.
Nadzor pomoćnog DC napajanja DCVM DOSTUPNO PT USLOV Nadzor pomoćnog DC napajanja zaštite i upravljanja. Compact+ F4 može koristiti PT1/PT2/PT3 za do tri odvojena DC naponska sistema (po konfiguraciji).
Event/fault/disturbance recorder, COMTRADE , DOSTUPNO U PLATFORMI Integrisani recorder sa COMTRADE eksportom za analizu kvara, podešavanje selektivnosti i dijagnostiku.
Lokator kvara na vodu 21FL DOSTUPNO VT USLOV Fault Locator za određivanje udaljenosti do mesta kvara na vodu na osnovu impedansne metode. Korisno za nadzemne vodove i duže kablovske izvode; ubrzava lokalizaciju kvara i smanjuje vreme prekida napajanja.
Standardna komunikacija i bay control , DOSTUPNO U PLATFORMI Upravljanje prekidačem, interlocking, lokal/daljinski režim, lokalna RS232/USB veza za parametrisanje uređaja.
Napredna komunikacija , OPCIJA IEC 61850 (GOOSE, MMS), IEC 60870-5-104, Modbus TCP, Profibus DP, DNP3.0, IEC 60870-5-103, IRIG-B vremenska sinhronizacija, PRP/HSR/RSTP redundansa, optička komunikacija (FO) i 87L diferencijalni kanal. Modbus RTU je kod Compact+ uređaja standardno uključen.
Samodijagnostika i watchdog , DOSTUPNO U PLATFORMI Kontinualan nadzor rada uređaja; signaliziranje internih kvarova prema SCADA i bay control sistemu.

Funkcije koje se posebno biraju za Grid Code primene

Funkcije iz standardnog paketa platforme koje se posebno biraju za primenu mrežnog priključenja prema važećem Grid Code-u distributera (UK G59/G99, nemački/EU EZA, lokalni DSO zahtevi) i tipu distribuirane proizvodnje (PV, BESS, kogeneracija, gasni motori). Sve su dostupne u SYMAP® / Compact+ uređaju, biraju se i podešavaju po projektu uz odgovarajuće merne ulaze i ožičenje.

Funkcija ANSI Status Kratak opis
Usmerena prekostrujna 67 DOSTUPNO VT USLOV Zahteva VT za određivanje smera. Selektivnost u petljastim mrežama i dva-strana napajanja.
Usmerena zemljospojna 67N, 67GS DOSTUPNO VT/Ug USLOV Zahteva Ug ili rezidualno naponsko merenje. Selektivnost u izolovanim i kompenzovanim mrežama.
Naponska i frekventna zaštita 27/59/81 DOSTUPNO VT USLOV Potreban VT (3×U). Pragovi prema lokalnim DSO zahtevima. Za UK Grid Code (G59/G99 sa ANSI 78 i 81R) dostupna je posebna opcija.
Cold Load Pickup CLD DOSTUPNO U PLATFORMI Prilagodjavanje pragova prekostrujne zaštite pri hladnom uključenju opterećenja (motori, transformatori, magnetiziranje).
Switch-Onto-Fault SOTF DOSTUPNO U PLATFORMI Brzo isključenje kada se prekidač uključi na već postojeći kvar (kraći ili nulti vremenski stepeni).
Distantna zaštita 21 OPCIJA VT USLOV Compact+ obezbeđuje distance protection sa impedansnim zonama (Z1, Z2, Z3) za zaštitu vodova i rezervu prekostrujnoj/diferencijalnoj zaštiti. Dostupno kod Compact+ F3/F4/+F3/+F4/+GC. SYMAP® Y-D koristi impedansnu zaštitu ANSI 21 BP (Backup Protection) sa dve nezavisne kružne zone u R/X dijagramu, drugačiji algoritam namenjen kao backup zaštita.
UK Grid Code G59/G99 G59/G99 OPCIJA VT USLOV Kompletni paket zaštita prema britanskom Grid Code-u (G59 za niski napon, G99 za srednji napon) za priključenje distribuirane proizvodnje na DNO mrežu. Kombinuje ANSI 78 (vector shift) i ANSI 81R (ROCOF) sa specifičnim podešavanjima i vremenskim klasama prema British GridCode-u. Dostupno kod Compact+ F0/F3/F4/+F3/+F4/GC/+GC, AT1, AT2 varijantama. Napomena: f-merenje nije dostupno na PT3.
Brzina promene frekvencije (RoCoF) 81R DOSTUPNO VT USLOV Rate of Change of Frequency (df/dt) zaštita za brzu detekciju gubitka mreže i ostrvskog režima rada. Frekvencija mreže menja se postepeno, dok ostrvski režim sa generatorom dovodi do nagle promene df/dt. Dostupno kod Compact+ kao 81R u datasheet-u (RoCoF df/dt) i kao deo G59/G99 paketa po britanskom Grid Code-u.
Frequency Supervised Average (FSA) 81RAW DOSTUPNO VT USLOV Praćenje prosečne vrednosti df/dt u definisanom vremenskom prozoru. Smanjuje broj lažnih isključenja koje izaziva tranzijenti u mreži, dok zadržava osetljivost za stvarni ostrvski režim. Dostupno kod Compact+ u datasheet-u.
EZA Controller (nemački/EU Grid Code) EZA OPCIJA SIGNALNI USLOV EZA-Controller (Erzeugungsanlage / Generation Plant Controller) za upravljanje priključkom distribuirane proizvodnje na DSO mrežu prema nemačkim i EU Grid Code zahtevima. Implementira Q(U), P(f), aktivnu i reaktivnu snagu regulaciju, fault-ride-through profil i komunikaciju sa nadređenim sistemom DSO. Dostupno isključivo kod Compact+ +GC varijante.
Vector shift / dF/dt / dP/dt (anti-islanding) 78 DOSTUPNO VT USLOV Detekcija prelaska u ostrvski režim rada kroz tri kriterijuma: nagli skok faznog ugla napona (vector shift), brzina promene frekvencije (dF/dt) i brzina promene snage (dP/dt). dP/dt je posebno koristan kada generator radi blizu balansa sa lokalnim opterećenjem, gde frekvencija ostaje stabilna pa dF/dt ne reaguje, ali se snaga kroz priključak naglo menja. Standardni deo G59/G99 paketa i samostalno dostupna kao ANSI 78. Dostupno kod SYMAP® Y-G, Y-ECG, Y-LD, BC, BCG i Compact+ varijantama sa VT.
Zaštita u izolovanoj/kompenzovanoj mreži (YG/TIG) TIG / VG OPCIJA Ug USLOV TIG/VG je specifična SYMAP® Compact+ funkcionalnost za detekciju zemljospojeva u izolovanim i kompenzovanim mrežama.
Automatsko ponovno uključenje (APU) 79 DOSTUPNO SIGNALNI USLOV Standardna AR funkcija; više pokušaja ponovnog uključenja sa proverom uspeha i prelazom u trajno stanje. Konfiguracija po projektu (broj pokušaja, vremena, blokade), zahteva DI za stanje prekidača. Tipično za nadzemne SN vodove gde su kvarovi tranzijentni. Dostupno kod SYMAP® Y-F, Y-LD, Y-T1/T2/T3, BC, BCG i Compact+ varijantama.
Blokada od struje uklopa (inrush) 95i DOSTUPNO U PLATFORMI Detekcija 2. harmonika u struji za blokadu lažnih ispada zaštite pri uključenju transformatora (inrush). Blokira trip komande ANSI 50/50G, 67 i 87/87N zaštita. Tipično za feeder polja koja direktno napajaju transformatore ili mreže sa transformatorima. Dostupno kod SYMAP® Y-F, Y-LD, Y-D, BC i BCG.
Provera sinhronizma 25 DOSTUPNO VT/BUS USLOV Sync-check kada se zatvara na žive sabirnice ili mrežu. Zahteva dva nezavisna VT (feeder i bus referentni napon). Dostupno kod SYMAP® Y-G, Y-ECG, BC, BCG (do 4 sinhronizaciona ulaza) i Compact+ F4 sa PT1/PT2/PT3. Compact+ F3 ima samo jedan VT sistem i ne podržava sync-check.
Automatska sinhronizacija 25A OPCIJA VT USLOV Automatic Synchroniser za aktivnu regulaciju brzine i napona generatora pre zatvaranja prekidača. Razlikuje se od 25 sync-check (pasivna provera). Dostupno kod SYMAP® Y-G, Y-ECG, BC, BCG i Compact+ F0/F4/+F4.

Legenda statusa funkcija:

DOSTUPNO U PLATFORMIFunkcija je deo širokog funkcionalnog paketa SYMAP / Compact+ platforme. Ne znači da je uvek aktivna, već da nije poseban relej i koristi se prema projektu. MERNI / SIGNALNI USLOVFunkcija je raspoloživa, ali traži odgovarajući CT, VT/PT, Ig, Ug, DI/DO, trip-circuit ožičenje ili komunikacioni signal. OPCIJA / VARIJANTAFunkcija zahteva Order Code opciju, posebnu varijantu, dodatne CT grupe, komunikacioni kanal ili projektnu konfiguraciju.

Šta SYMAP® zahteva kao ulaz

Konfiguracija polazi od lokalne regulative, snage postrojenja i tipa proizvodnih jedinica

Merenja
  • Naponska na priključnoj tački: 3×U + Ug obavezno; merenja prema PCC (Point of Common Coupling) kako zahteva grid-code.
  • Strujna na mrežnom prekidaču: 3×CT za merenje aktivne i reaktivne snage, smer protoka i nadzor opterećenja transformatora.
  • Pomoćni signali: Status mrežnog prekidača, blokade, signalizacija prema invertorima ili generatorima.
  • Frekvencija i fazni ugao: Precizno merenje frekvencije sa Δf <10 mHz; ROCOF (df/dt) za detekciju ostrvskog rada.
  • Komunikacija prema DSO/TSO: IEC 60870-5-104 ili IEC 61850 za telecontrol; signali zadatih vrednosti P i Q regulacije.
Signali i izlazi
  • Digitalni ulazi (DI): Statusi mrežnog prekidača, dozvola priključenja, blokade, signali stanja postrojenja.
  • Relejni izlazi (DO): Trip mrežnog prekidača (NA Schutz), close komande, P/Q komande ka invertorima ili generatorima.
  • Brzi izlaz: NA Schutz trip kontakt sa garantovanim vremenom za sigurno mrežno odvajanje.
  • Analogni izlazi: 4–20 mA zadate vrednosti aktivne (P) i reaktivne (Q) snage ka invertorima i generatorima.
  • Komunikacija: IEC 60870-5-104 prema DSO/TSO, IEC 61850 za internu razmenu sa generatorima i SCADA.

Tipične konfiguracije za Grid Code primene

Grid Code paketi (G59/G99 prema britanskom standardu, EZA Controller prema nemačkim i EU zahtevima, FGH sertifikacija) su isključivo Compact+ funkcionalnosti. SYMAP® klasična serija nudi ANSI building blocks (78, 78S, 81, 27/59) koji se mogu koristiti za projektno prilagođena rešenja, ali bez certifikovanog Grid Code paketa.

Osnovna G59/G99 priključna zaštita
SYMAP® Compact+ F0

Tipična primena: Manje DG instalacije (PV, mali kogeneracijski sistemi) gde je potreban samo paket priključne zaštite po britanskom Grid Code-u.

Merni/I/O uslov: 3×U za 78 vector shift i 81R RoCoF; trip izlaz prema priključnom prekidaču.

Compact+ F0 sa G59/G99 opcijom je najjednostavnija konfiguracija za G59/G99 zaštitu.

G59/G99 sa naponskim i frekventnim funkcijama
SYMAP® Compact+ F3

Tipična primena: DG instalacije gde se uz G59/G99 traže i samostalne naponske (27/59) i frekventne (81) funkcije, kao i nadzor pomoćnih kola.

Merni/I/O uslov: 3×I + Ig + 3×U + Ug (jedan VT sistem); G59/G99 opcija.

F3 ima samo jedan VT sistem, što je dovoljno za G59/G99 zaštitu sa pratećim funkcijama.

G59/G99 sa sync-check i automatskom sinhronizacijom
SYMAP® Compact+ F4

Tipična primena: DG sa sopstvenim sinhronim generatorom koji se priključuje na mrežu (kogeneracija, mala hidroelektrana, biogasni sistem). Potreban je sync-check (25) ili automatska sinhronizacija (25A) uz G59/G99.

Merni/I/O uslov: CT1/CT2 + PT1/PT2/PT3 (dva nezavisna VT sistema); G59/G99 + 25A; napomena: f-merenje nije dostupno na PT3.

F4 je jedina osnovna Compact+ varijanta sa 25 sync-check i 25A automatskom sinhronizacijom.

EZA Controller za nemački/EU Grid Code
SYMAP® Compact+ +GC

Tipična primena: DG instalacije priključene na nemački ili EU DSO mrežu prema VDE-AR-N 4110/4120, FGH sertifikacija, Q(U), P(f) regulacija, fault-ride-through profil, NA zaštita, EZA/EZE komunikacija sa nadređenim DSO sistemom.

Merni/I/O uslov: VT + CT + komunikacioni interfejs prema DSO (IEC 60870-5-104 ili Modbus); EZA Controller opcija.

Jedinstveno: EZA Controller je dostupan isključivo na +GC varijanti. Kombinuje G59/G99 paket sa aktivnom regulacijom snage i komunikacijom prema DSO.

Projektno prilagođena Grid Code rešenja
SYMAP® Y-G / BC / BCG (building blocks)

Tipična primena: Veće instalacije sa sopstvenim generatorima gde Grid Code zahteve treba kombinovati sa zaštitom generatora (24, 32, 40/Q, 87G) i PMS funkcionalnostima. Building blocks: 78 vector shift, 78S out-of-step, 81 frekventna, 27/59 naponske.

Važna napomena: SYMAP® klasična serija nema certifikovani G59/G99 Order Code paket niti EZA Controller. Grid Code zahtevi se ispunjavaju kroz projektnu konfiguraciju ANSI building blocks-a sa odgovarajućim podešavanjima.

Za certifikovane Grid Code primene (G59/G99, FGH, EZA) jedini izbor je Compact+ platforma.

Niste sigurni koja konfiguracija odgovara?

Dostavite zahteve lokalnog DSO operatera (Grid Code), jednopolnu šemu priključnog polja, podatke o distribuiranoj proizvodnji i protokol komunikacije sa DSO sistemom. Predlažemo odgovarajuću SYMAP® konfiguraciju.

Tehnička ponuda

Pitanja koja oblikuju konfiguraciju

Konkretni tehnički podaci koje treba prikupiti uz jednopolnu šemu. Na osnovu njih predlažemo odgovarajuću SYMAP® Compact+ ili SYMAP® seriju, sa potrebnim mernim ulazima, I/O, komunikacijom, napajanjem i aplikacionim funkcijama.

  1. Koje je napajanje uređaja i pomoćno DC napajanje polja? Ulazno napajanje IED-a, pomoćno DC napajanje, baterije, punjači, trip/close napajanje, nezavisne DC linije. Određuje napajanje IED-a, nadzor trip/close napajanja, DCVM i raspoloživost zaštite.
  2. Koji CT ulazi postoje na izvodu? 3×I, Ig, CT odnos, klasa tačnosti, sekundar 1 A / 5 A, polaritet, CT1/CT2 kod naprednijih konfiguracija. Utiče na 50/51, 50BF, 46, 67 i merenje snage.
  3. Da li postoje VT/PT ulazi i koliko naponskih sistema treba meriti? 3×U, Ug, jedan ili više nezavisnih VT sistema (PT1/PT2/PT3 kod F4 ili BUS1 kod SYMAP® serije). Za 27/59/81, 67/67N, 21 i DCVM dovoljan je jedan VT (3×U + Ug). Za 25 sync-check i 25A automatsku sinhronizaciju potrebna su dva nezavisna VT (feeder + bus referentni napon), što fizički omogućava Compact+ F4 ili SYMAP® serija.
  4. Da li je potrebna osetljiva zemljospojna zaštita? Rezidualno sabiranje faznih CT-ova ili poseban Ig ulaz (CBCT, torusni CT), Ug ili ground-sensor. Za izolovane i kompenzovane mreže proveriti TIG, VG i 67N/67GS.
  5. Koliko DI/DO signala je potrebno? Statusi prekidača, trip/close, lokal/daljinski, blokade, alarmi, spring charged, watchdog, transfer trip. Određuje da li je dovoljna osnovna varijanta ili treba EBS / prošireni I/O.
  6. Da li su potrebni analogni ulazi i izlazi? 4-20 mA, 0-10 V, RTD, temperatura, pritisak, zadate vrednosti P/Q. Utiče na izbor I/O proširenja, monitoring procesa i SCADA signale.
  7. Koja komunikacija je potrebna prema SCADA/DCS sistemu? IEC 61850 (GOOSE, MMS), IEC 60870-5-104, Modbus TCP/RTU, PROFIBUS DP. Kod Compact+ je Modbus RTU uvek uključen kao standardna komunikacija.
  8. Da li se traži komunikaciona redundansa i vremenska sinhronizacija? PRP, HSR, RSTP ili dvostruka Ethernet veza za kritične sisteme; NTP, SNTP, IRIG-B ili PTP (IEEE 1588) za precizne event/COMTRADE zapise i forenzičku rekonstrukciju.
  9. Da li su potrebne opcione aplikacione funkcije po Order Code-u? Funkcije koje se naručuju kao softverska Order Code opcija na poziciji „Additional protective function" Compact+ uređaja: ANSI 21 (distantna zaštita), ANSI 87(LD) (diferencijalna zaštita voda), ANSI 25A (automatska sinhronizacija), YG/TIG (proširena zemljospojna), EZA Controller za +GC varijantu. Funkcije iz standardnog paketa platforme (67/67N, 25 sync-check, 79 APU, CLD, SOTF) ne ulaze ovde, one se konfigurišu projektno bez posebnog naručivanja.
  10. Da li je novo postrojenje ili retrofit? Kod retrofit projekata proveravaju se postojeća šema, konektori, I/O, napajanje, CT/VT ožičenje i mehanička ograničenja. HIMAP retrofit pristup zadržava postojeće ožičenje uz minimalne mehaničke izmene.
Upravljanje i blokade
  • Upravljanje prekidačem ili kontaktorom
  • Lokal i daljinski režim sa kvitiranjem
  • Start/stop logika sa proverom uslova
  • Interlocking sa susednim pogonima
  • Blokada starta na termičku sliku
Komunikacija i SCADA/DCS
  • IEC 61850 Ed. 1 i Ed. 2, GOOSE
  • Modbus RTU i Modbus TCP
  • IEC 60870-5-103 i IEC 60870-5-104
  • PROFIBUS DP (opciono)
  • RSTP, HSR, PRP (IEC 62439-3)
Dijagnostika i održavanje
  • Event recorder i fault records
  • Disturbance recorder, COMTRADE
  • Samodijagnostika i watchdog mehanizmi
  • Brojači startova, sati rada, isključenja
  • Podrška za FAT i SAT, puštanje u rad

SYMAP® i Compact+ konfiguracije za Grid Code primene

Kupac bira aplikaciju, a konfiguracija se definiše prema polju. SYMAP® Y/BC i SYMAP® Compact+ nisu proizvodi zaključani na jednu namenu. Ista aplikacija može se rešiti različitim konfiguracijama, u zavisnosti od CT/VT merenja, zemljospojnog merenja, CT1/CT2 raspodele, broja naponskih sistema, I/O signala, komunikacionih protokola, softversko-aplikativnih opcija i zahteva upravljanja.

Aplikacija Tipičan ulaz u izbor konfiguracije Moguće SYMAP® / Compact+ konfiguracije Korisna napomena
UK Grid Code (G59/G99) 3×U za frekventno i naponsko merenje; ANSI 78 vector shift i ANSI 81R ROCOF prema britanskom Grid Code-u; trip izlaz prema priključnom prekidaču. Compact+ F0/F3/F4/+F3/+F4/GC/+GC, AT1, AT2 sa G59/G99 opcijom. Napomena: f-merenje nije dostupno na PT3. Standardna ili optimalna konfiguracija? Compact+ F3 ili F4 sa G59/G99 opcijom su standardne konfiguracije za priključenje distribuirane proizvodnje na britansku DNO mrežu. Za zahteve koje uključuju i lokalnu zaštitu generatora i Grid Code, optimalnije rešenje je Compact+ +F4 ili +GC.
EZA Controller (nemački/EU Grid Code) VT za merenje napona i frekvencije; signali aktivne i reaktivne snage; signali AVR/governor pogonske mašine; komunikacioni interfejs prema DSO sistemu (IEC 60870-5-104 ili Modbus). Compact+ +GC varijanta sa EZA Controller opcijom. EZA-Controller (Erzeugungsanlage Controller) je dedicated upravljački uređaj za priključenje DG na nemačku ili EU DSO mrežu. Implementira Q(U), P(f), fault-ride-through profile i upravljačku komunikaciju sa nadređenim DSO sistemom. Dostupno isključivo kod Compact+ +GC varijante.
Anti-islanding i mrežno odvajanje 3×U; 78 vector shift; 81R RoCoF; 27/59 podnapon/prenapon; 81 frekventna zaštita; signali za isključenje DG-a. SYMAP® Y-G, Y-ECG, BC, BCG (78 + 78S native); Compact+ F3/F4/+F3/+F4/GC/+GC (78 Vector Surge + 81R RoCoF u datasheet-u). Anti-islanding zaštita osigurava da DG isključuje pri gubitku DSO mreže, sprečavajući povredu osoblja koje radi na deliminisanoj mreži i oštećenje opreme pri ponovnom uspostavljanju mreže.

Konfiguracija se potvrđuje prema polju: ulazi su orijentacioni za izbor varijante, a finalna konfiguracija zavisi od jednopolne šeme, signalne liste i operativnih zahteva.

Otvori produktnu stranicu sa potpunim tehničkim specifikacijama:

SYMAP® Compact+ SYMAP® serija

Sledeći korak

Dostavite snagu postrojenja, lokalnu regulativu (VDE/G99/IEEE), tip proizvodnih jedinica i zahteve DSO-a. Predlažemo odgovarajuću SYMAP® GC konfiguraciju sa sertifikatima.

Tehnička ponuda Compact+ GC Order Code Tehnički upit
