Stariji proizvod sa aktivnom 24/7 podrškom, rezervnim delovima i sertifikovanim retrofit putem ka SYMAP® seriji.
SYNPOL®D je proizvod stuckeGROUP-a lansiran 1994. godine i prvenstveno prodavan kroz globalnu mrežu kompanije ABB. Više od 5.000 jedinica instalirano je na različitim tipovima brodova. Uređaj objedinjuje zaštitu generatora, dizel kontrolnu jedinicu (Diesel Control Unit) i Power Management sistem za niskonaponske i srednjenaponske sisteme.
SYNPOL®D je kompaktan uređaj namenjen zaštiti i upravljanju generatora i dizel motora, sa integrisanim Power Management sistemom koji uključuje automatsko priključenje velikih potrošača i upravljanje kompletnim mrežnim sistemom postrojenja. Modularna struktura omogućava da centralna kontrolna jedinica ne utiče na rad sistema: SYNPOL®D uređaj se dodeljuje svakom generatorskom polju, sva polja su identično konstruisana, a uređaji međusobno komuniciraju preko CAN bus dvožične magistrale. U slučaju otkaza jednog uređaja, ostali nastavljaju sa radom.
Iako je SYNPOL®D klasifikovan kao stariji proizvod, stuckeGROUP nastavlja da pruža aktivnu 24/7 podršku tokom celog životnog ciklusa: rezervni delovi, servisne popravke, kompletna zamena uređaja i kablova bez modifikacija, kao i sertifikovani retrofit prelaz na novu SYMAP® seriju.

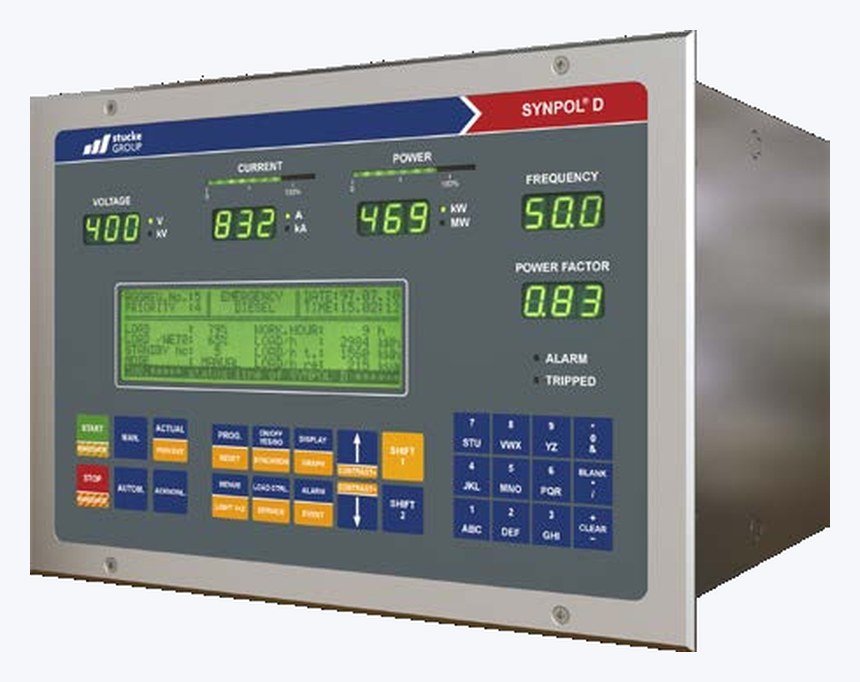

SYNPOL®D · prednji panel sa 7-segment LE-displejima
stuckeGROUP pruža punu podršku tokom celog životnog ciklusa SYNPOL®D uređaja:
| Karakteristika | Specifikacija |
|---|---|
| Napon generatora | 100 V ili 400–480 V, trofazno, 0,2 VA potrošnja |
| Napon sabirnice | 100 V ili 400–480 V, dvofazno, 0,1 VA potrošnja |
| Strujni transformator | 1A trofazno, oko 1 VA pri nominalnoj struji |
| Frekvencija | 40–70 Hz |
| Napajanje | 24 VDC +/− 40% |
| Relejni izlaz | 250 V / 0,5 A AC; 250 V / 0,2 A DC |
| Analogni izlaz | +/− 10 V / 10 mA; 0–20 mA / 5 V; 4–20 mA / 5 V |
| Stepen zaštite | IP 00 |
| Dimenzije osnovne jedinice | V=190, Š=277, D=240 mm |
| Montaža | SYNPOL®D kontrolni uređaj, horizontalne priključne ploče, proizvoljna pozicija |
SYNPOL®D obezbeđuje kompletnu zaštitu, merenje, upravljanje i Power Management u jednom kompaktnom uređaju.
Pregled ANSI funkcija dostupnih u SYNPOL®D uređaju:
| ANSI broj | Funkcija |
|---|---|
| 2 | Vremenski relej (time-relay starting/closing — vidi releje 62 i 79) |
| 3 | Provera / interlocking relej |
| 12 | Detektor prekomerne brzine (overspeed) |
| 14 | Detektor nedovoljne brzine (underspeed) |
| 21 | Distantni relej (impedanca Z, admitansa Y ili reaktansa X) |
| 24 | Relej preeksitacije (V/Hz princip, inverzni / stepenasti / definitni) |
| 25 | Sync-check relej |
| 25/A | Relej automatske sinhronizacije |
| 26 | Termički nadzor (over/undertemperature, osim 49) |
| 27 | Podnaponski relej (undervoltage) |
| 32 | Power relej (povratna snaga) |
| 37 | Podstrujni / podsnagovni relej |
| 40 | Gubitak pobude (loss of field) |
| 46 | Phase balance / sequence relej |
| 46N | Prekostrujna zaštita negativne sekvence |
| 47 | Pogrešan redosled faza |
| 50 | Trenutna prekostrujna ili rate-of-rise zaštita |
| 50BF | Otkaz prekidača (breaker tripped failure) |
| 51 | Vremenska prekostrujna zaštita |
| 51G/N | Zemljospojna prekostrujna zaštita |
| 51/27R | Vremenska prekostrujna sa naponskim ograničenjem (voltage restrained) |
| 55 | Relej faktora snage |
| 59 | Prenaponski relej (overvoltage) |
| 59N | Zemljospojni prenaponski relej |
| 60FL | Otkaz naponskog transformatora (voltage transformer failure) |
| 67 | Usmerena prekostrujna zaštita |
| 81 | Frekventni relej |
| 86 | Lock-out relej |
| 87 | Diferencijalni relej (normalno high-impedance tip) |
| 90 | Regulator napona |
| 94 | Tripping ili trip-free relej |
SYNPOL®D omogućava komunikaciju preko RS422/RS485 porta sa Modbus protokolom u skladu sa „Gould Modbus protocol“ referentnim vodičem PI-MBUS-300 Rev. B.
Protokol kontroliše ciklus upita i odgovora između master i slave uređaja. Podržan je jedan master i do 247 slave uređaja na zajedničkoj liniji. SYNPOL®D radi kao slave i pokriva funkcije 1, 2, 3, 6 i 8 Modbus protokola. Dodatno, CAN bus dvožična magistrala povezuje više SYNPOL®D uređaja u multi-master arhitekturu; opciono se može priključiti PC nadzorni sistem.
Servis, popravke, rezervni delovi, retrofit ponude i tehnička podrška isključivo se vode iz Head Office of stuckeGROUP, Hamburg, Nemačka.
24/7 lifecycle support · globalni onboard servis · 5 godina garancije
SYNPOL®D sistem koristi modularne CMA priključne ploče za napojne, signalne i komunikacione veze. Ploče se montiraju u proizvoljnom položaju, sa horizontalnom orijentacijom i međusobno povezanim kablovima (oznake A, B, C, D, E, G, H).
| Oznaka | Namena | Kabl | Dimenzije (V׊×D) |
|---|---|---|---|
| CMA 131 | Priključak generatora | kabl A, H | 70 × 245 × 109 mm |
| CMA 132 | Generatorska relejna kartica | kabl B | 75 × 205 × 109 mm |
| CMA 133 | Diferencijalna zaštita i zemljospojni nadzor | kabl G | 70 × 145 × 109 mm |
| CMA 134 | Otpornik | — | — |
| CMA 135 | Dizel start, stop, upravljanje i nadzor | kabl D | 75 × 240 × 109 mm |
| CMA 136 | Komunikacijska kontrola (serijski interfejs) | kabl C | 60 × 105 × 109 mm |
| CMA 137 | Dodatne funkcije | kabl E | 75 × 205 × 109 mm |
| CMA 138 | Specijalni tipovi upravljanja | — | — |
Dimenzije: visina × širina × dubina. Osnovni uređaj se isporučuje sa kablom X. Detaljni mehanički crteži i raspored priključaka dostupni su na zahtev.
Brošura SYNPOL®D 2026-04 i program "Discontinued products" definišu dve standardizovane opcije za postojeće SYNPOL®D instalacije: migracija na narednu generaciju SYMAP® serije ili nadogradnja na novi SYNPOL®D sa redizajniranim prednjim panelom.
Standardizovani retrofit programi omogućavaju prelaz na narednu generaciju zaštite, upravljanja i Power Management-a kroz SYMAP® BC/BCG (uvedena 2003.) i SYMAP® Y seriju (uvedena 2005.), uz ekvivalentne funkcije za niski i srednji napon. Konkretna varijanta bira se prema funkciji uređaja u sistemu, mernim ulazima, displej i I/O konfiguraciji.
Alternativa migraciji je nadogradnja na novi SYNPOL®D sa redizajniranim prednjim panelom i stuckeGROUP logom. Ova opcija obezbeđuje kompletnu zamenu jedinica i kablova bez modifikacija postojeće instalacije, uz prenošenje parametara sa starog uređaja na novi.
Šta retrofit obuhvata?
Retrofit obuhvata kompletnu zamenu svih jedinica i kablova bez modifikacija postojeće instalacije, novi dizajn prednjeg panela sa stuckeGROUP logom, preuzimanje parametara sa starog uređaja i upload na novi, 5 godina garancije i globalni onboard servis. Pored SYNPOL®D programa, postojeće HIMAP, SYNPOL® i DICON instalacije imaju ekvivalentne retrofit programe ka aktuelnoj SYMAP® seriji.
stuckeGROUP štiti Vašu investiciju kroz aktivnu podršku i upravljanje zastarevanjem komponenti.
Pored SYNPOL®D programa, stuckeGROUP nastavlja sa servisom i podrškom i za druge starije generacije uređaja — SYNPOL®, DICON i HIMAP. Za sve postojeće instalacije nude se ekvivalentni retrofit programi prelaska na aktuelnu SYMAP® seriju.
Napomena: servis za starije generacije i SYMAP® R plug-in HIMAP retrofit isključivo se vode iz Head Office of stuckeGROUP, Hamburg. Kontakt: support@stuckegroup.de.
