SYMAP® ARC je modularni sistem zaštite od električnog luka projektovan za niskonaponska i srednjenaponska (NN/SN) razvodna postrojenja.
Sistem detektuje luk uzrokovan kratkim spojem pomoću optičkih svetlosnih senzora za manje od 1 ms.
Opciono, moguće je uključiti strujno merenje kao drugi kriterijum, pri čemu je vreme aktivacije brzih binarnih izlaza
manje od 2 ms. U konfiguraciji sa eksternim sistemom za gašenje luka (ARC-IGN-A) ukupno gašenje luka može biti ispod 2 ms (u zavisnosti od izabranog uređaja za gašenje),
drastično smanjujući energiju oslobođenu u razvodnom postrojenju tokom kvara.
Sistem se isporučuje kao set DIN-šinskih modula u kućištu od nerđajućeg čelika, projektovano za robustan rad u zahtevnim EMC uslovima. Sistem je modularan, od samostalnog SIMPLE sistema koji pokriva jedan panel, preko EXTENDED sistema sa strujnim kriterijumima i konfiguracionim alatom, do COMPLEX višemaster mreže koja štiti kompletne instalacije sa potpunom zonskom selektivnošću.
Made in Germany. Sve SYMAP® ARC module razvija i proizvodi Stucke Elektronik GmbH u Hamburgu.
SYMAP® ARC poseduje DNV Type Approval (sertifikat TAE000040X), za ugradnju u razvodne table i ormane na plovilima klasifikovanim od strane DNV-a.
Kompletan SYMAP® ARC sistem, master modul + HMI + modul za pokretanje + svetlosni senzori
Detekcija luka svetlosni senzori odmah prepoznaju svetlosni bljesak kratkospojnog luka
Gašenje luka komanda isključenja se izdaje i sistem za gašenje luka aktivira, mnogo pre nego što energija kvara dostigne vrh

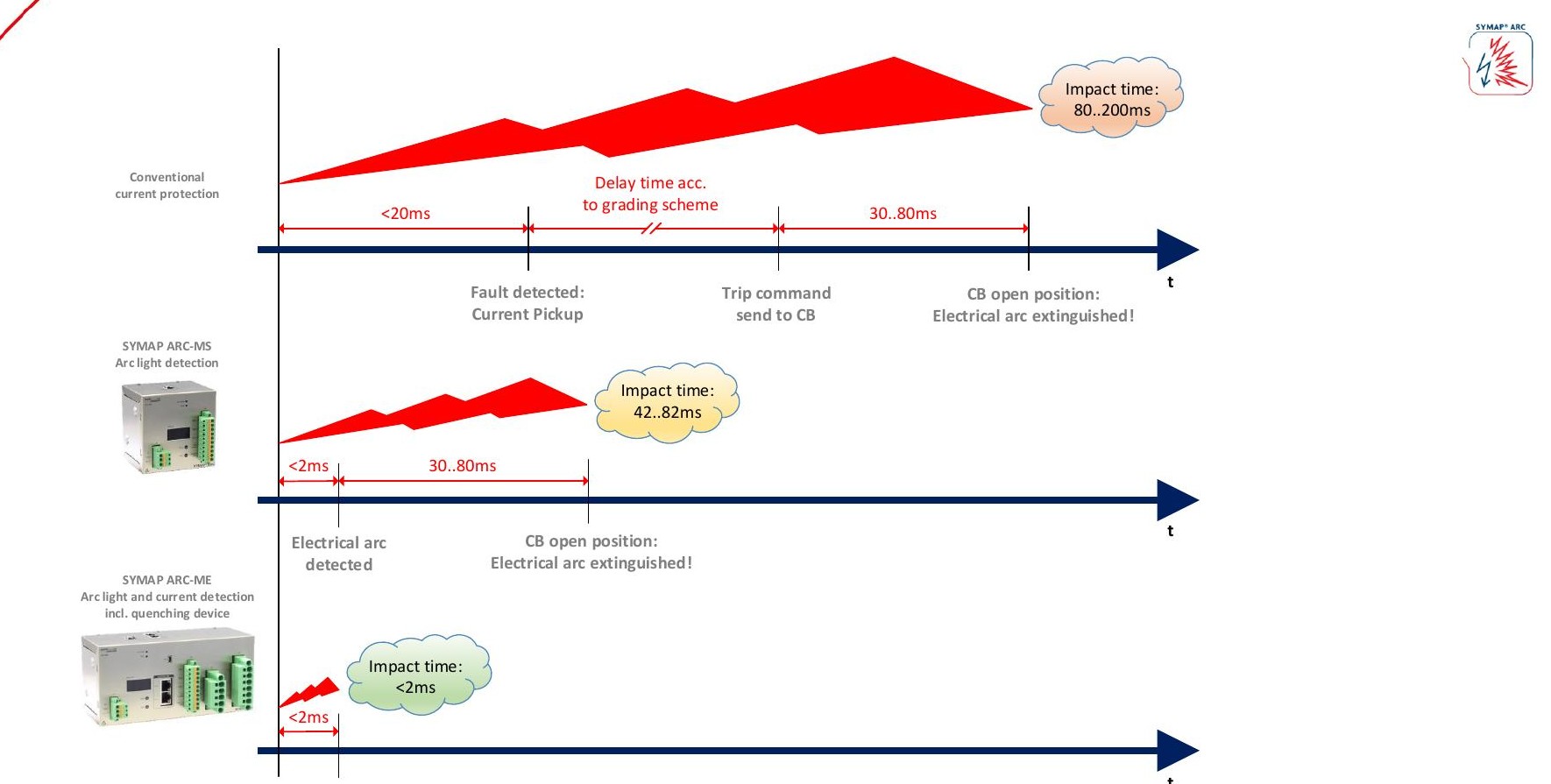

Energija oslobođena u srednjenaponskom razvodnom postrojenju tokom luka raste brže od linearne sa vremenom. Svaki milisekund tokom kojeg luk gori znači više oštećenja opreme, dužeg zastoja i većeg rizika za operativno osoblje. SYMAP® ARC detektuje luk optičkim senzorima za manje od 1 ms, a brzi binarni trip izlazi reaguju za najviše 2 ms. U konfiguracijama bez uređaja za gašenje luka ukupno vreme uklanjanja kvara zavisi i od vremena otvaranja prekidača.
Samo strujna zaštita. Vreme do detekcije struje (< 20 ms) + zakašnjenje selektivnosti + vreme otvaranja prekidača (30, 80 ms). Luk gori celo to vreme.
Svetlosna detekcija + prekidač. Luk detektovan za < 1 ms, komanda isključenja izdata odmah, prekidač se otvara za 30, 80 ms.
Svetlost + struja + eksterni uređaj za gašenje luka. Luk detektovan za < 1 ms. Uz eksterni uređaj za gašenje luka, aktiviran preko modula ARC-IGN-A, luk se gasi pre nego što energija kvara dostigne vrhunac.
Prekidaču je potrebno 30, 80 ms da se otvori posle prijema komande isključenja, to je nepromenljiva fizika. U EXTENDED konfiguraciji, SYMAP® ARC preko modula ARC-IGN-A može da aktivira eksterni uređaj za gašenje luka (primarni kratkospojnik) za veoma brzo gašenje luka. Uređaj za gašenje luka je zaseban, eksterni element koji SYMAP® ARC pokreće, a sam sistem detektuje luk za manje od 1 ms i izdaje trip komandu za najviše 2 ms.
Prema National Fire Protection Association (NFPA) luk (arc flash) je:
opasno stanje povezano sa oslobađanjem energije izazvane električnim lukom, kao deo kvara praćenog pojavom električnog luka, vrsta električne eksplozije ili pražnjenja koja nastaje iz nisko-impedansne veze kroz vazduh ka zemlji ili drugoj naponskoj fazi u električnom sistemu.
Kvarovi luka su najsnažniji kvarovi koji se mogu desiti u električnim instalacijama. Uprkos ozbiljnim merama predostrožnosti preduzetim unapred, ovi kvarovi se i dalje dešavaju, u bilo kojoj instalaciji, bez obzira na starost:
Najčešći uzrok u instalacijama starijim od 15 godina, razgradnja izolacije dovodi do luka između faza ili faze i zemlje.
Vlažnost, slana izmaglica, prašina i korozija, posebno izraženo u brodskim, offshore i industrijskim okruženjima.
Pogrešna manipulacija opremom, greške pri instalaciji prekidača, zaboravljen alat, pogrešno identifikovani paneli.
Glodari, gušteri, insekti koji ulaze kroz otvore za ventilaciju ili uvode kablova, su uzrok iznenađujuće velikog dela požara u razvodnim ormanima širom sveta.
Električni lukovi mogu izazvati teška oštećenja razvodnog postrojenja i predstavljaju ozbiljnu opasnost za operativno osoblje, uključujući teške povrede i smrtne ishode. Zaštita od luka unutar električnih ormana je ključna protivmera kada kvar počne.
Master je centralni uređaj sistema zaštite od luka. Procenjuje ulaze sa svetlosnih senzorskih modula i izdaje brze komande isključenja.

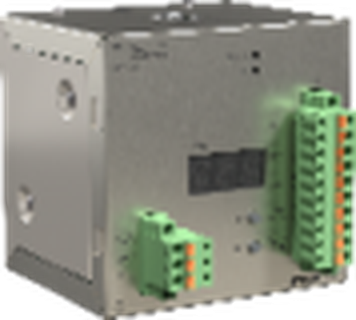

Master Simple modul, poseduje kontakte za isključenje i povezan je sa svetlosnim modulima putem INTERLINK komunikacije. Ne zahteva parametrizaciju.

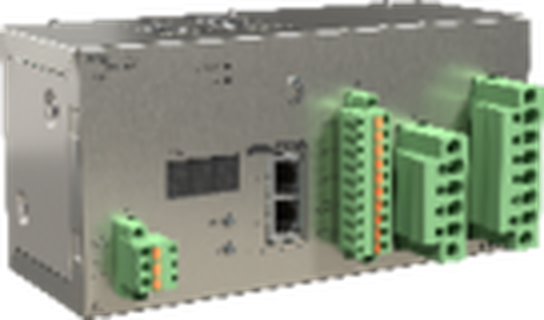

Master Extended modul, poseduje analogne ulaze za merenje struje i napona. Pruža mogućnost aktivacije strujnog kriterijuma prilikom reagovanja zaštite. Opciono, moguće je povezati i HMI modul i dodatni sistem za gašenje luka. Neophodan je Symap Arc Parameter Tool alat za konfiguraciju parametara.

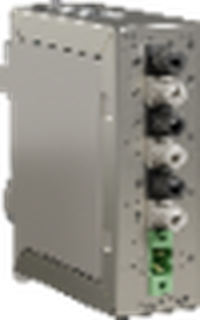

Modul za detekciju svetlosti povezuje do 3 svetlosna senzora po modulu. Poseduje brze kontakte za isključenje. Pruža mogućnost povezivanja više modula putem INTERLINK komunikacije.

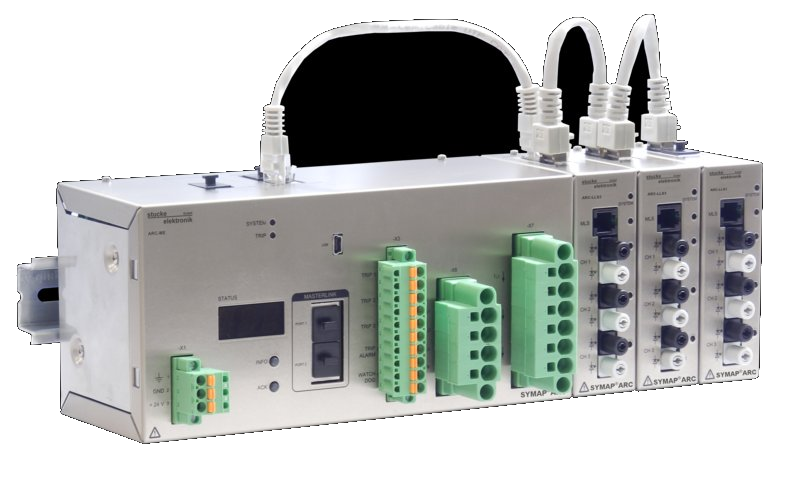

Sklop na DIN šini jedan ARC-ME master sa tri ARC-LS3T svetlosna detekciona modula povezana putem INTERLINK komunikacije.

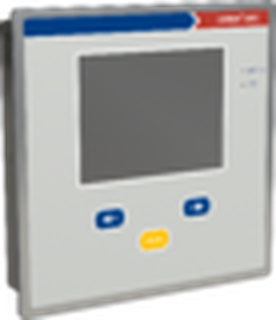

Odvojeni HMI interfejs za EXTENDED System zaštite od luka; omogućava uvid u status sistema, dijagnostiku i interakciju sa operaterom.

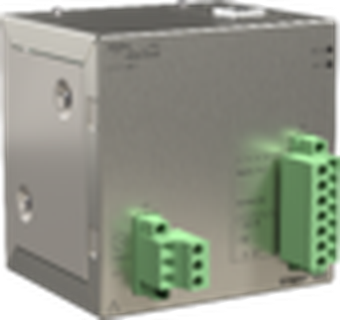

Modul za pokretanje sa sistemskim kablom za upravljanje eksternim sistemom za gašenje luka (primarni kratkospojnik) za vrlo brzo gašenje luka.
Optički senzori detektuju snažnu svetlost luka u realnom vremenu i prijavljuju je modulu za detekciju svetlosti preko optičkog kabla.

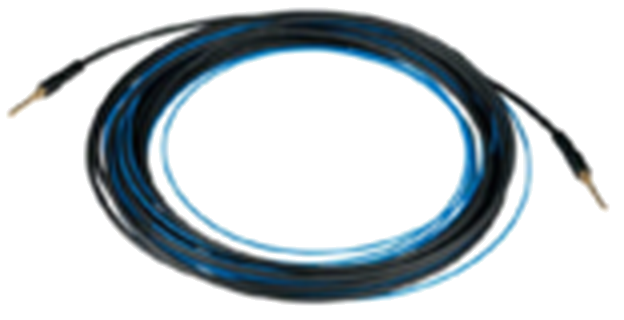

Linijski svetlosni senzor dužine 10/15/20/25 m. Aktivni senzorski deo je 5 m kraći od ukupne dužine. Idealan za zaštitu cele dužine sabirnice.

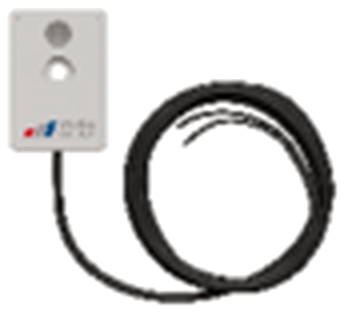

Tačkasti svetlosni senzor dužine 3/5/10 m; međudužine na zahtev. Koristi se za nadzor specifičnog odeljka kao što je kablovska terminacija ili odeljak prekidača.
Svaka SYMAP® ARC komponenta, sa fizičkim karakteristikama i konfiguracionim nivoima (SIMPLE / EXTENDED / COMPLEX) kojima pripada. Koristite ovu matricu pri dimenzionisanju nove instalacije ili specifikaciji rezervnih delova.
| Kategorija | Komponenta | Opis | Masa i dimenzije | Niv 1 | Niv 2 | Niv 3 |
|---|---|---|---|---|---|---|
| Master moduli | ARC-MS | Master Simple modul, kontakti isključenja i INTERLINK za povezivanje modula za detekciju svetlosti | 0,6 kg 91,4 × 91,4 × 76,2 mm |
✓ | : | : |
| ARC-ME | Master Extended modul, kontakt isključenja, merenje struje, INTERLINK; opcioni HMI i sistem za gašenje luka | 1,4 kg 193,0 × 91,4 × 76,2 mm |
: | ✓ | ✓ | |
| Moduli za detekciju svetlosti | ARC-LS3T | Do 3 svetlosna senzora po modulu + jedan brzi izlaz isključenja | 0,3 kg 30,5 × 91,4 × 76,2 mm |
✓ | ✓ | ✓ |
| Opcioni moduli | ARC-HMI | Odvojeni HMI interfejs za EXTENDED System zaštite od luka | 0,8 kg 210 × 210 × 47,8 mm |
: | ✓ | ✓ |
| ARC-IGN-A | Modul za pokretanje + sistemski kabl za upravljanje eksternim sistemom za gašenje luka | 0,5 kg 91,4 × 91,4 × 76,2 mm |
: | ✓ | ✓ | |
| Svetlosni senzori | ARC-LLS | Linijski svetlosni senzor, za zaštitu cele dužine sabirnice u razvodnom postrojenju | 10 / 15 / 20 / 25 m (aktivni senzorski deo je 5 m kraći) |
✓ | ✓ | ✓ |
| ARC-LPS | Tačkasti svetlosni senzor, za specifičan odeljak (kabl, prekidač, sabirnica) | do 10 m 3 / 5 / 10 m standardno (dostupne i međudužine) |
✓ | ✓ | ✓ |
Niv 1 = SIMPLE (jedan panel, bez parametara); Niv 2 = EXTENDED (sa strujnim merenjem, di/dt, HMI, gašenjem); Niv 3 = COMPLEX (više zona sa do 8 povezanih extended sistema).

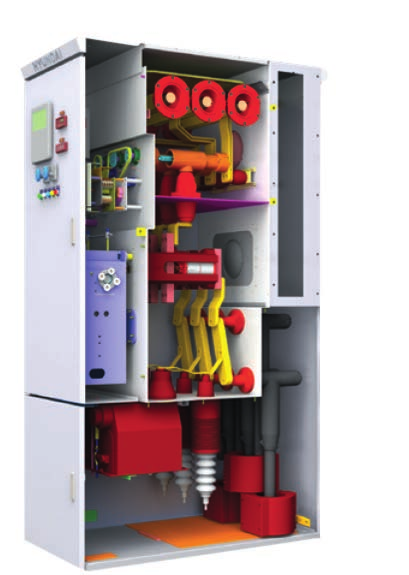

Tipični srednjenaponski orman ima tri nezavisna odeljka, sabirnice, prekidač i kablovska terminacija. Svaki od njih treba sopstveni tačkasti svetlosni senzor za selektivno isključenje: kada sistem reaguje, isključuje se samo zahvaćeni odeljak, ne ceo panel.
Detektuje preskok luka na nivou sabirnice, izoluje ceo panel od gornjih napojnih vodova.
Detektuje kvarove unutar komore prekidača, česti tokom umetanja prekidača ili pri habanju kontakata.
Detektuje kvarove kablovskih terminacija, čest uzrok događaja luka u eksploataciji. Selektivno isključenje izoluje samo zahvaćeni izvod, dok ostatak panela ostaje pod naponom.
Za potpunu zaštitu sabirnica kroz više panela, ARC-LLS linijski svetlosni senzor može teći neprekidno kroz polja panela, zamenjujući tačkaste senzore na nivou sabirnice.
SYMAP® ARC je modularan, od instalacije sa jednim panelom do mreže zaštite za celo postrojenje sa više zona.

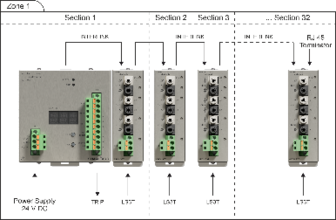

Samostalna konfiguracija, nije potrebno podešavanje parametara.

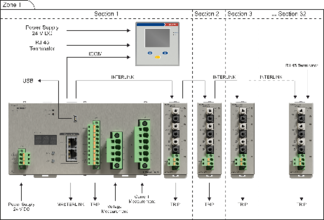

Sve karakteristike SIMPLE sistema plus strujni i naponski kriterijumi. Parametrizabilan.
Sve karakteristike EXTENDED sistema plus komunikacija između mastera i zonska selektivnost.

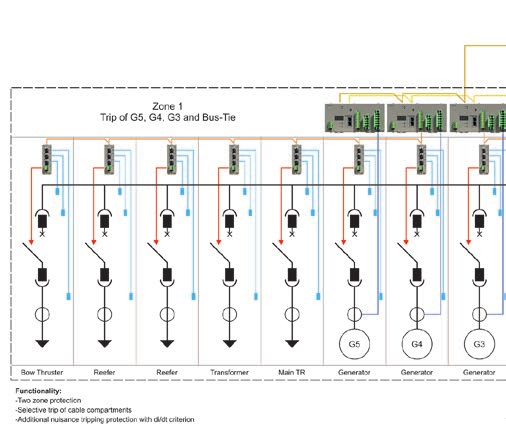

Tipična brodska instalacija sa više zona: dve zone, svaka štiti polovinu glavnog razvodnog postrojenja, sa selektivnošću sabirničke spojnice (bus-tie) između njih. Logika isključenja izoluje zahvaćenu zonu bez isključenja zdrave, čuvajući propulziju ili hotelsko opterećenje tokom kvara.
Zona 1 pokriva bočni propeler, reefer napajanja, brodski transformator, Main TR i generatore G3/G4/G5

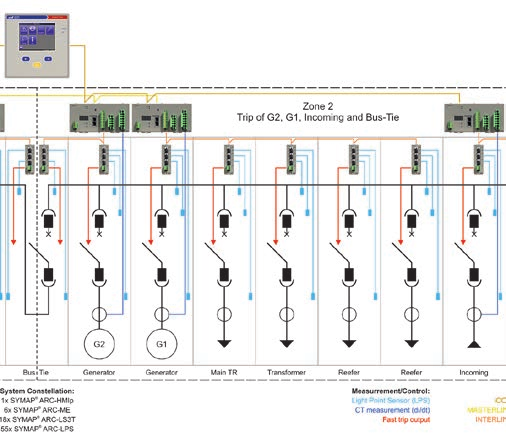

Zona 2 preslikava Zonu 1 za drugu polovinu razvodnog postrojenja, sa međuzonskim isključenjem bus-tie spojnice kada kvar zahvati obe strane
Sama svetlosna detekcija više nije dovoljna, mnogi sistemi zaštite od luka na tržištu brzo detektuju, ali se za isključenje oslanjaju na prekidač. SYMAP® ARC kombinuje karakteristike koje, zajedno, retko viđamo u istoj cenovnoj klasi.
Većina sistema detektuje za < 1 ms, ali im je i dalje potrebno 30, 80 ms za otvaranje prekidača. SYMAP® ARC detektuje luk za manje od 1 ms i izdaje brzu trip komandu za najviše 2 ms. Uz opcioni eksterni uređaj za gašenje luka (preko modula ARC-IGN-A), luk se gasi vrlo brzo.
SYMAP® ARC poseduje DNV Type Approval (sertifikat TAE000040X, važi do 2031), prihvaćen za ugradnju na brodove klasifikovane od strane DNV-a, uz uslove iz sertifikata.
Brzina promene struje kao dodatni zaštitni kriterijum. Razlikuje pravi luk od polaska motora, energizacije transformatora ili skokova opterećenja:eliminiše neželjena isključenja koja pogađaju proste sisteme sa svetlošću i prekostrujnom zaštitom.
Jedan ARC-LS3T modul prihvata i ARC-LLS linijske i ARC-LPS tačkaste senzore softverski konfigurisano. Nema potrebe za specifikacijom posebnog hardvera za linijske naspram tačkastih primena, štedi prostor u panelu i zalihe.
Do 8 extended sistema povezanih zajedno, u linijskoj ili prstenastoj topologiji. Redundansa prstena znači da prekid jednog kabla bilo gde u mreži ne onemogućava logiku selektivnosti.
31 modul za detekciju svetlosti × 3 senzora = 93 senzora po masteru. Sa 8 mastera u COMPLEX topologiji, to je preko 700 senzorskih kanala koji pokrivaju celu trafostanicu ili plovilo.
Za primene sa jednim panelom, ARC-MS radi odmah po isporuci bez SAPT softvera, bez konfiguracionog alata, bez angažovanja inženjera za puštanje u rad. Ožičite ga, dovedite napajanje (24 V DC), radi.
Dugoročna podrška kompanije Stucke Elektronik GmbH, sa nasleđem u projektovanju zaštitnih i upravljačkih uređaja od 1968. (SYNPOL® DICON, SYNPOL®D, SYMAP®).
Svi SYMAP® ARC moduli se razvijaju, proizvode i testiraju u hamburškom sedištu od strane istog inženjerskog tima koji više od 50 godina pravi zaštitne releje. Bez eksterne proizvodnje, bez offshore montaže PCB ploča.
Pravilno ugrađen senzor je razlika između sistema koji štiti i sistema koji proizvodi neželjena isključenja. SYMAP® ARC se isporučuje sa uputstvima za ugradnju prilagođenim tipu razvodnog postrojenja.
Konektori linijskog svetlosnog senzora moraju biti pravilno orijentisani i krimpovani. Olabavljene terminacije su glavni uzrok neželjenih isključenja.
Oštrija savijanja lome jezgro optičkog vlakna i smanjuju osetljivost. Planirajte trase kablova oko sabirnice imajući ovaj poluprečnik na umu.
Premali razmak rizikuje kontakt tokom kvarova; preveliki smanjuje osetljivost detekcije. Pridržavajte se rastojanja datog u uputstvu za ugradnju.
Postavite senzor na približno jednakoj udaljenosti od svake faze, uravnotežena vidljivost ka sve tri faze.
Senzori moraju ići paralelno sa sabirnicom, nikada pod uglom. Ugaona instalacija stvara slepe zone i smanjuje efektivnu dužinu detekcije.
SYMAP® ARC tipsko odobrenje pokriva isključivo senzore koje specifikuje proizvođač. Senzori trećih lica poništavaju sertifikaciju, i možda ne odgovaraju filtriranju talasnih dužina koje se koristi za potiskivanje neželjenih svetlosnih izvora.
Dostavite nam podatke Vaše aplikacije, a mi ćemo se pobrinuti za ostalo, obično u toku jedne radne nedelje:
Tip i proizvođač razvodnog postrojenja, broj polja i odeljaka (sabirnica/prekidač/kabl), izbor nivoa (SIMPLE/EXTENDED/COMPLEX), CT/VT podaci za di/dt kriterijum (EXTENDED) i eventualni eksterni uređaj za gašenje luka (ARC-IGN-A).
Definišemo odgovarajuću IED konfiguraciju koja precizno odgovara Vašoj aplikaciji.
Tačan part number se generiše prema vašim specifikacijama i tehničkim uslovima.
Formalna ponuda se izdaje sa rokom isporuke i tehničkom dokumentacijom.
Tipičan rok:5 RADNIH DANA od kompletnog upita.
