Proizvedeno u Nemačkoj. Svi SYMAP® uređaji se razvijaju, proizvode i testiraju u našem sedištu u Hamburgu, od strane istog inženjerskog tima koji već od 1968. godine isporučuje zaštitne sisteme.
SYMAP® je digitalni zaštitni relej za niskonaponske, srednjenaponske i visokonaponske energetske sisteme. Zahvaljujući integrisanim zaštitnim funkcijama i čovek-mašina interfejsu, predstavlja efikasno i isplativo rešenje za svaki tip razvodnog polja, na brodovima, offshore platformama, u elektranama, distributivnim trafostanicama i postrojenjima obnovljivih izvora.
Sa tri snažna mikroprocesora, SYMAP® pruža sveobuhvatne zaštitne funkcije za generatore, motore (sinhrone i asinhrone), transformatore, vodove i distributivne mreže. Sve zaštitne funkcije mogu se aktivirati istovremeno, bez ograničenja u kombinovanju.
SYMAP® može upravljati sa do pet prekidača po uređaju, sa svim potrebnim funkcijama, prikaz, upravljanje, blokiranje, za optimalno upravljanje prekidačima. Mali integrisani PLC omogućava pojedinačne blokade iz upravljačkih funkcija, tako da inženjeri pri puštanju u rad mogu implementirati logiku specifičnu za postrojenje bez ikakvog spoljnog kontrolera.
Radi fleksibilnosti tokom puštanja u rad i tokom rada, SYMAP® je povezan sa glavnim razvodnim poljem preko digitalnih i analognih izlaza. Širok spektar serijskih interfejsa i protokola omogućava komunikaciju sa centralnim upravljačkim sistemom, bilo da je to SCADA u trafostanici, sistem upravljanja energijom na brodu, ili DCS u postrojenju.

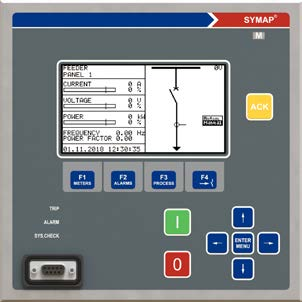

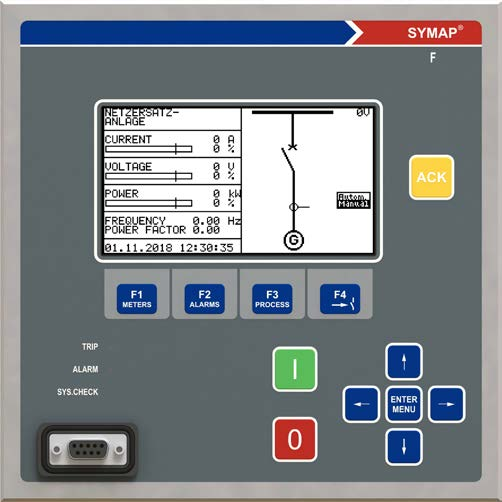

SYMAP® Y, ekonomična verzija. Smanjena prednja maska, veliki LCD, sve osnovne zaštite. Varijante: EC (upravljanje motorom), ECG (motor + generator + PMS), T1/T2/T3 (transformator), M (motor), G (generator + sinhronizacija), F (izvod), LD (diferencijalna zaštita voda), D (distantna), DC (DC struja/napon), BAT (baterija).

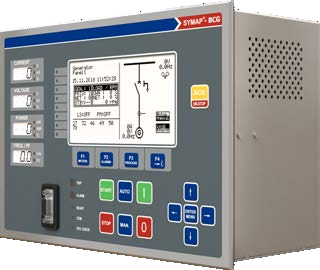

SYMAP® BC / BCG, proširena verzija sa sedmosegmentnim displejima, 8 alarmnih LED-ova, potpunom LED indikacionom panelu, podrškom za CMA proširenu karticu, kompletnim sistemom za upravljanje energijom.
Umesto jednog zasebnog centralnog kontrolera, svaki SYMAP® ima sopstveni sistem za upravljanje energijom (PMS) i obezbeđuje višestruke redundanse. Bez obzira koji SYMAP® otkaže, taj agregat ispada iz automatskog režima, ali ostali agregati ostaju u potpunosti u PMS-u, a celokupno napajanje broda ili platforme je nezavisno od bilo kog drugog automatskog sistema, interno redundantno.
PMS sistem:
PMS hardver i firmver su standardizovani i sertifikovani od klasifikacionih društava, identični u više od hiljadu sistema u eksploataciji, tako da servisni tehničari širom sveta znaju iste procedure.
SYMAP® obrađuje relevantne aspekte kibernetičke bezbednosti za digitalni zaštitni uređaj sa HMI mogućnostima. Tipsko odobrenje prema IACS Unified Requirement E27 (Rev. 1) dobijeno je od vodećih klasifikacionih društava, što je obavezno za sve nove ugovore za izgradnju brodova prema IACS pravilima od 1. jula 2024..
SYMAP® uređaji nemaju daljinski pristup i sadrže samo industrijske informacije koje ne zahtevaju zaštitu podataka. Pristup inženjerskih i servisnih računara je zaštićen lozinkama sa operativnim timeout-om. Posebni Priručnik za kibernetičku bezbednost dokumentuje konfiguracione mere potrebne za održavanje kibernetički bezbednog postavljanja, uključujući fizičku zaštitu kabliranja i uređaja u zoni ograničenog pristupa (mašinska prostorija, zaključani ormar).
U skladu sa IEC 62443-3-3 Security Level 1, međunarodnim standardom za bezbednost industrijske automatizacije i upravljačkih sistema.
U PRIMENI
SYMAP serija je odobrena za primenu na razvodnim postrojenjima, brodovima, offshore platformama i postrojenjima obnovljivih izvora.
Tipska odobrenja od vodećih klasifikacionih društava koja brodogradilišta širom sveta koriste, uz standarde za evropsko tržište, Koreju i IEC 61850 usaglašenost.
Lloyd’s Register
American Bureau of Shipping
Det Norske Veritas
Bureau Veritas
China Classification Society
Polski Rejestr Statków
Nippon Kaiji Kyokai
Registro Italiano Navale
Korean Register
Conformité Européenne (CE)
V-Check (Korean Testing Certification)
IEC 61850 sertifikat usaglašenosti
Sertifikati tipskih odobrenja dostupni na zahtev:kontaktirajte naš prodajni tim
SYMAP® pruža više od 40 zaštitnih funkcija prema standardima ANSI/IEEE C37.2 i IEC 60255. Sve mogu raditi istovremeno, nema softverskih ograničenja u kombinovanju. Tačan skup funkcija zavisi od varijante uređaja; pogledajte matricu varijanti u korisničkom uputstvu ili nas kontaktirajte za uputstva specifična za primenu.
| ANSI | Funkcija zaštite | EC | ECG | T1 | T2 | T3 | M | G | F | LD | D | DC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | Uređaj za prilagođavanje (motor potenciometar) | — | ✓ | — | — | — | — | ✓ | — | — | — | — |
| 21 | Distantna zaštita | — | — | — | — | — | — | — | — | — | ✓ | — |
| 24 | Zaštita od prekoračenja pobude | — | ✓ | — | — | — | — | ✓ | — | — | — | — |
| 25/A | Automatska sinhronizacija, Sync-Check | — | ✓4 | — | — | — | — | ✓4 | — | — | — | — |
| 27 | Podnaponska — trenutna, def. vreme | ✓1 | ✓1 | ✓1 | — | ✓1 | ✓1 | ✓1 | ✓1 | ✓1 | ✓1 | ✓1 |
| 27B | Podnaponska sabirnica — def. vreme | ✓4 | ✓4 | ✓4 | — | — | ✓4 | ✓4 | ✓4 | ✓4 | ✓4 | — |
| 32 | Relej preopterećenja | — | ✓1 | ✓1 | — | ✓1 | ✓1 | ✓1 | ✓1 | ✓1 | ✓1 | ✓1 |
| 37 | Zaštita od podstruja | — | ✓ | ✓ | ✓ | ✓ | ✓ | — | ✓ | — | ✓ | — |
| 40/Q | Gubitak pobude, reaktivna snaga, impedansa | — | — | — | — | — | — | ✓ | — | — | — | — |
| 46 | Inverzna fazna struja | — | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | — | — |
| 47 | Napon redosleda faza | ✓4 | ✓4 | ✓4 | — | — | ✓4 | ✓4 | ✓4 | ✓4 | ✓4 | — |
| 49 | Termička zaštita od preopterećenja | — | ✓4 | ✓4 | ✓4 | ✓4 | ✓4 | ✓4 | ✓4 | ✓4 | — | — |
| 50BF | Otkaz prekidača | — | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 50 | Prekostrujna — trenutna | — | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | — | — |
| 50G/N | Strujna zemljospojna — trenutna | — | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 50/27 | Nehotično uključenje pod napon | — | — | ✓ | ✓ | ✓ | — | ✓ | ✓ | ✓ | ✓ | ✓ |
| 51 | Vremenska prekostrujna — IDMT (6 krivih) | — | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | — | — |
| 51G/N | Vremenska zemljospojna — IDMT (6 krivih) | — | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | — |
| 51LR | Blokiran rotor | — | — | — | — | — | ✓ | — | — | — | — | — |
| 51V | Prekostrujna sa naponskim kočenjem | — | ✓ | — | — | — | — | ✓ | ✓ | — | — | ✓ |
| 59 | Prenaponska — trenutna, def. vreme, norm. inv. | ✓1 | ✓1 | ✓1 | — | ✓1 | ✓1 | ✓1 | ✓1 | ✓1 | ✓1 | — |
| 59B | Prenaponska sabirnica — def. vreme | ✓4 | ✓4 | ✓4 | — | — | ✓4 | ✓4 | ✓4 | ✓4 | ✓4 | — |
| 64/59N | Rezidualni prenapon | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| FF | Otkaz osigurača (naponskih) | ✓ | ✓ | ✓ | — | — | ✓ | ✓ | ✓ | ✓ | ✓ | — |
| 66 | Blokada starta (motora) | — | ✓ | — | — | — | ✓ | — | — | — | ✓ | — |
| 67 | Usmerena prekostrujna — def. vreme, IDMT | — | ✓4 | ✓4 | — | ✓4 | ✓4 | ✓4 | ✓4 | ✓4 | ✓4 | — |
| 67GS/GD | Usmerena zemljospojna — definite time | — | ✓4 | ✓4 | ✓4 | ✓4 | ✓4 | ✓4 | ✓4 | ✓4 | ✓4 | — |
| 78 | Nadzor preskoka vektora (vector shift, dF/dt, dP/dt) | — | ✓ | ✓ | — | — | — | ✓ | ✓ | ✓ | — | — |
| 78S | Isključenje pri ispadu iz koraka | — | ✓ | — | — | — | — | ✓ | ✓ | — | — | — |
| 79 | Automatsko ponovno uključenje (APU) | — | — | ✓ | ✓ | ✓ | — | — | ✓ | ✓ | — | — |
| 81 | Frekventna zaštita | ✓ | ✓ | ✓ | — | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | — |
| 81B | Frekventna zaštita sabirnica | ✓4 | ✓4 | ✓4 | — | — | ✓4 | ✓4 | ✓4 | ✓4 | — | — |
| 86 | Električna blokada | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 87G/M | Diferencijalna zaštita generatora/motora | — | ✓3,4 | — | — | ✓3,4 | ✓3,4 | ✓3,4 | — | — | — | — |
| 87LD | Diferencijalna zaštita voda | — | — | — | — | — | — | — | — | ✓ | — | — |
| 87N | Ograničena zemljospojna zaštita (REF) | — | ✓2 | — | ✓2 | ✓2 | — | — | — | — | — | — |
| 87T | Diferencijalna zaštita transformatora | — | — | — | ✓ | ✓ | — | — | — | — | — | — |
| 94 | Nadzor strujnog kola isključenja | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 95i | Blokada od struje uklopa (inrush) | — | — | ✓ | ✓ | ✓ | — | — | ✓ | ✓ | — | — |
| FL | Lokator kvara | — | — | ✓ | — | — | — | — | ✓ | ✓ | ✓ | — |
| ANSI | Funkcija zaštite | X | XG | BC | BCG |
|---|---|---|---|---|---|
| 15 | Uređaj za prilagođavanje (motor potenciometar) | — | ✓ | — | ✓ |
| 21 | Distantna zaštita | — | — | — | — |
| 24 | Zaštita od prekoračenja pobude | ✓ | ✓ | ✓ | ✓ |
| 25/A | Automatska sinhronizacija, Sync-Check | ✓ | ✓ | ✓4 | ✓4 |
| 27 | Podnaponska — trenutna, def. vreme | ✓ | ✓ | ✓1 | ✓1 |
| 27B | Podnaponska sabirnica — def. vreme | ✓ | ✓ | ✓4 | ✓4 |
| 32 | Relej preopterećenja | ✓ | ✓ | ✓1 | ✓1 |
| 37 | Zaštita od podstruja | ✓ | ✓ | ✓ | ✓ |
| 40/Q | Gubitak pobude, reaktivna snaga, impedansa | ✓ | ✓ | ✓ | ✓ |
| 46 | Inverzna fazna struja | ✓ | ✓ | ✓ | ✓ |
| 47 | Napon redosleda faza | ✓ | ✓ | ✓4 | ✓4 |
| 49 | Termička zaštita od preopterećenja | ✓ | ✓ | ✓4 | ✓4 |
| 50BF | Otkaz prekidača | ✓ | ✓ | ✓ | ✓ |
| 50 | Prekostrujna — trenutna | ✓ | ✓ | ✓ | ✓ |
| 50G/N | Strujna zemljospojna — trenutna | ✓ | ✓ | ✓ | ✓ |
| 50/27 | Nehotično uključenje pod napon | ✓ | ✓ | ✓ | ✓ |
| 51 | Vremenska prekostrujna — IDMT (6 krivih) | ✓ | ✓ | ✓ | ✓ |
| 51G/N | Vremenska zemljospojna — IDMT (6 krivih) | ✓ | ✓ | ✓ | ✓ |
| 51LR | Blokiran rotor | ✓ | ✓ | ✓ | ✓ |
| 51V | Prekostrujna sa naponskim kočenjem | ✓ | ✓ | ✓ | ✓ |
| 59 | Prenaponska — trenutna, def. vreme, norm. inv. | ✓ | ✓ | ✓1 | ✓1 |
| 59B | Prenaponska sabirnica — def. vreme | ✓ | ✓ | ✓4 | ✓4 |
| 64/59N | Rezidualni prenapon | ✓ | ✓ | ✓ | ✓ |
| FF | Otkaz osigurača (naponskih) | ✓ | ✓ | ✓ | ✓ |
| 66 | Blokada starta (motora) | ✓ | ✓ | ✓ | ✓ |
| 67 | Usmerena prekostrujna — def. vreme, IDMT | ✓ | ✓ | ✓4 | ✓4 |
| 67GS/GD | Usmerena zemljospojna — definite time | ✓ | ✓ | ✓4 | ✓4 |
| 78 | Nadzor preskoka vektora (vector shift, dF/dt, dP/dt) | ✓ | ✓ | ✓ | ✓ |
| 78S | Isključenje pri ispadu iz koraka | ✓ | ✓ | ✓ | ✓ |
| 79 | Automatsko ponovno uključenje (APU) | ✓ | ✓ | ✓ | ✓ |
| 81 | Frekventna zaštita | ✓ | ✓ | ✓ | ✓ |
| 81B | Frekventna zaštita sabirnica | ✓ | ✓ | ✓4 | ✓4 |
| 86 | Električna blokada | ✓ | ✓ | ✓ | ✓ |
| 87G/M | Diferencijalna zaštita generatora/motora | — | — | — | — |
| 87LD | Diferencijalna zaštita voda | — | — | — | — |
| 87N | Ograničena zemljospojna zaštita (REF) | — | — | ✓2 | ✓2 |
| 87T | Diferencijalna zaštita transformatora | — | — | ✓ | ✓ |
| 94 | Nadzor strujnog kola isključenja | ✓ | ✓ | ✓ | ✓ |
| 95i | Blokada od struje uklopa (inrush) | ✓ | ✓ | ✓ | ✓ |
| FL | Lokator kvara | ✓ | ✓ | ✓ | ✓ |
SYMAP® hardverska platforma ima više procesora koji međusobno nadziru jedni druge i obavljaju različite odgovornosti. Pošto je firmver modularan i svaki funkcionalni blok radi na svom dedikovanom procesoru, funkcije zaštite ne mogu biti ometene od strane upravljačkih funkcija ili aktivnosti kontrolera, i obrnuto, kritično svojstvo za bezbednosno relevantne instalacije.
Merna jedinica
Funkcije zaštite; merenje struje i napona; detekcija aktiviranja; logika prorade.
Upravljačka jedinica
Kontrolne i upravljačke funkcije; manipulacija prekidačem; PLC blokade; rad sa HMI.
Jedinica za snimanje
Istorija događaja i funkcija zaštite; opcioni snimač podataka; trajna memorija nezavisna od napajanja.
Komunikaciona jedinica
Svi komunikacioni protokoli: Modbus RTU/TCP, IEC 61850, IEC 60870-5-103, PROFIBUS DP, GOOSE.
Svaki procesor radi nezavisno. Ključne zaštitne funkcije su dodatno postavljene u dvostruko redundantnoj konfiguraciji sa drugim procesorom, tako da otkaz jednog procesora ne onemogućava relej.
Veliki grafički LCD prikazuje sve što operater treba da vidi u pregledu na prvi pogled: poziciju svakog povezanog prekidača, podešavanja parametara i evidenciju događaja. Grafika i merenja se prikazuju jedno pored drugog na istoj strani, bez prebacivanja između ekrana radi povezivanja vrednosti sa njenom lokacijom na šemi delovanja.
Programirane blokade ostaju aktivne i tokom ručnog upravljanja, tako da operater ne može slučajno zaobići bezbednosno ograničenje.
Kompletno programiranje SYMAP®-a može se obaviti tasterima na prednjoj maski, bez potrebe za eksternim programskim uređajem. Programiranje je vođeno meni-stablom, intuitivno, slično modernom ručnom uređaju. Opciono, parametri se mogu programirati i preko laptopa, sa prednošću prenosa skupova parametara između SYMAP® uređaja. Bilo kako bilo, nije potreban dolazak servisnih inženjera proizvođača na lice mesta tokom puštanja u rad.

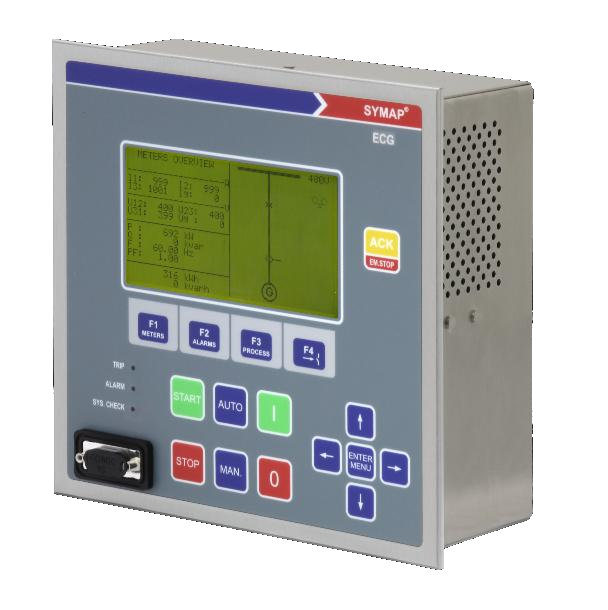

SYMAP® ECG — upravljanje motorom + zaštita generatora + PMS
SYMAP® može služiti kao upravljač glavnog polja za sisteme upravljanja energijom ili sisteme trafostanica, daljinski nadzor, daljinsko upravljanje, daljinsko podešavanje parametara, centralna evidencija događaja, centralno snimanje kvarova, upravljanje energijom u postrojenju.
Više protokola može raditi istovremeno na različitim fizičkim interfejsima, na primer, IEC 61850 prema sabirnici trafostanice dok Modbus RTU ide ka starijem DCS-u, sve iz istog SYMAP® uređaja.
Sve veze prema SYMAP®-u izvode se preko priključnih utikača na zadnjoj strani uređaja, što omogućava lako izvlačenje uređaja, kritično svojstvo za retrofit projekte i zamene u garantnom roku. Kada se utikači CT-ova izvuku, njihova strujna kola se automatski kratko spajaju, tako da nema prekida u kolima CT-ova — sigurnije za operatere i instrumentaciju.

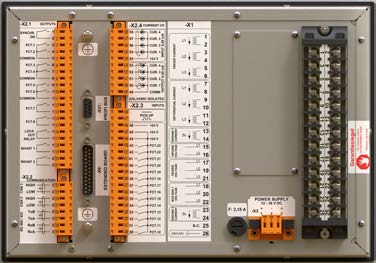

SYMAP® Y zadnja strana, izvlačivi priključni blokovi (narandžasti) za brzu zamenu uređaja
SYMAP® Y sa opcionim interfejsom za CMA proširenu karticu (D-SUB 25-pole) i pickup ulazima
* SYMAP® BC varijante imaju 6× strujne ulaze za izvod, CT za merenje i CT za zaštitu se vežu odvojeno (3 + 3).
Podržani su i kombinovani senzori (3× struja + 3× napon u jednom kombinovanom senzoru).
Postoji niz CMA proširenih kartica koje dodaju ulaze/izlaze i specijalne funkcije:
Jedna proširena kartica po uređaju. Povezivanje preko 25-polnog D-SUB kabla koji se isporučuje sa uređajem; CAN1 protokol sa CAN2 redundansom.
| Dimenzije (Š × V × D) | SYMAP® Y: 192 × 192 × 103 mm SYMAP® BC: 279 × 192 × 146 mm |
| Masa | SYMAP® Y: 2,3 kg SYMAP® BC: 5 kg |
| Napon napajanja | 12-36 V DC, 36-72 V DC, 80-300 V DC ili 60-230 V AC |
| Potrošnja | < 30 W |
| Radna temperatura | −20 °C do +70 °C |
| Temperatura skladištenja / transporta | −40 °C do +70 °C |
| Vlažnost | < 80% |
| Stepen zaštite (IP) | Prednja maska IP54 / priključci IP10 (prema IEC 60529) |
SYMAP® dolazi u dva tipa uređaja (Y i BC), svaki sa više aplikativnih varijanti prilagođenih određenoj klasi primene. Svaka varijanta je potpuno samostalan uređaj, algoritmi zaštite, hardverski I/O, raspored klema i HMI prilagođeni su primeni iz fabrike, tako da inženjeri pri puštanju u rad ne moraju da prilagođavaju opšti relej specifičnoj nameni.
EC, ECG, F, G, M, T, LD, DC, BAT
Releji sa upravljanjem energijom i dizel automatikom. Kompaktno kućište (192 × 192 × 103 mm, 2,3 kg) sa redukovanom prednjom maskom.
BC, BCG
Multifunkcionalni zaštitni releji sa upravljanjem energijom, dizel automatikom i diferencijalnom zaštitom. Veće kućište (279 × 192 × 146 mm, 5 kg) sa potpunom indikacijom na prednjoj maski.
Svaka varijanta je samostalan uređaj sa algoritmima zaštite i HMI prilagođenim određenoj klasi primene.
Upravljanje motorom + zaštita generatora + PMS
Primene baterija — hibridni energetski izvori
Zaštita izvoda — distributivna / industrijska trafostanica
Zaštita motora — sinhroni i asinhroni
Sve BC varijante uključuju standardnu SYMAP funkcionalnost, plus:
BCG dodaje integrisani sistem za upravljanje energijom, vodeći model za brodska i offshore glavna razvodna polja.
Kompletna matrica varijanti, sa pregledom koje su funkcije zaštite standardne, opcione ili nedostupne po varijanti, dokumentovana je u korisničkom uputstvu za SYMAP®. Pošaljite nam detalje vaše primene i mi ćemo vam preporučiti odgovarajuću varijantu.
ENGINEERED IN GERMANY SINCE 1968
“Od pojedinačnog izvoda do kompletnog razvodnog postrojenja — jedan modularni sistem zaštite.”
stuckeGROUP — Hamburg
Glavna razvodna polja na cargo, kontejnerskim, tankerskim, putničkim, vojnim i offshore brodovima, uključujući bušaće brodove, FPSO, AHTS, brodove za ronilačku podršku i brodove za postavljanje offshore vetroelektrana. Tipski odobreno od vodećih klasifikacionih društava, spreman za IACS UR E27 kibernetičku bezbednost.
Rezervno napajanje za bolnice, data centre, aerodrome, industrijska procesna postrojenja. Brzo preuzimanje opterećenja, automatska sinhronizacija sa mrežom, automatsko rasterećenje opterećenja u slučaju kvara.
Kontejnerski generatori, iznajmljivanje agregata, mobilne vojne jedinice, postrojenja za vanredne situacije, robustan hardver, brzo puštanje u rad zahvaljujući programiranju preko prednje maske.
Protočne MHE, male hidroelektrane, reverzibilne HE. Zaštita generatora (sa diferencijalnom), automatska sinhronizacija, paralelni rad sa mrežom, mogućnost ostrvskog rada.
Distributivne i industrijske trafostanice, zaštita izvoda (sa usmerenom i zemljospojnom detekcijom), zaštita sabirnica, zaštita transformatora, upravljanje prekidačem sa integrisanim PLC-om.
Onshore i offshore vetar, utility-scale solarne i hibridne instalacije. Za generatorske jedinice usaglašene sa grid code-om, pogledajte SYMAP® Compact+ GC.
Klasične termoelektrane, gasne, dizel i kombinovane elektrane, potpuna koordinacija zaštita, komunikacija sa DCS postrojenja preko IEC 61850 ili PROFIBUS DP.
SYMAP® ECG sa BAT varijantom podržava primene baterija upravljanih pretvaračima, za BESS mrežnih razmera, regulaciju frekvencije, black-start i grid-forming.
Biogas postrojenja, kogeneracije (CHP), deponijski gas, kanalizacioni gas, zaštita generatora gasnih motora, paralelni rad sa mrežom i ostrvski rad, mrežna i sistemska zaštita.
Kompaktna varijanta pogodna za zamenu starih uređaja, sa kolor touchscreen-om i Grid Code sertifikacijom (FGH / G99).
Detaljnije o Compact+ Konfiguriši Order CodeDirektna zamena 1:1 za HIMAP, isti raspored konektora, isti otvor u panelu, savremeni algoritmi.
Detaljnije o SYMAP® R Konfiguriši Order CodeModularna zaštita od luka (arc flash), proradno vreme ispod 2 ms uz unakrsnu proveru svetlo + struja.
Detaljnije o ARCIzbor počinje od aplikacije, a ne od tipa uređaja. Opišite šta štitite ili kontrolišete, pa će kombinacija tipa uređaja, varijante, mernih ulaza, I/O signala i komunikacionih opcija proizaći iz inženjerske analize.
Kupac bira aplikaciju, a konfiguracija se definiše prema polju. SYMAP® Y/BC i SYMAP® Compact+ nisu proizvodi zaključani na jednu namenu. Ista aplikacija može se rešiti različitim konfiguracijama, u zavisnosti od CT/VT merenja, zemljospojnog merenja, CT1/CT2 raspodele, broja naponskih sistema, I/O signala, komunikacionih protokola, softversko-aplikativnih opcija i zahteva upravljanja.
| Aplikacija | Tipičan ulaz u izbor konfiguracije | Moguće SYMAP® / Compact+ konfiguracije | Korisna napomena |
|---|---|---|---|
| Izvod / feeder | 3×I, Ig; po potrebi Ug/3×U; upravljanje prekidačem; SCADA/IEC 61850; zemljospojni režim mreže. | SYMAP® Y-F; SYMAP® BC; Compact+ +F1/+F2/+F3/+F4/+GC prema merenjima, opcijama i I/O. | Standardna ili optimalna konfiguracija? SYMAP® Y-F i Compact+ +F1/+F2/+F3 su standardne konfiguracije za većinu tipičnih izvodnih polja. Ipak, kada šema zahteva više naponskih sistema, dodatne CT grupe, DCVM nadzor, sync-check, složenije blokade, komunikaciju ili veći broj signala, optimalnije rešenje može biti Compact+ +F4 ili Compact+ GC. U takvim slučajevima jedan uređaj može objediniti funkcije koje bi se inače rešavale sa više zasebnih uređaja. |
| Strujno-vremenska i zemljospojna zaštita izvoda | 50/51, 50N/51N, 50G/51G, 67/67G; način uzemljenja; CBCT/Ig; selektivnost; APU po potrebi. | SYMAP® Y-F; SYMAP® BC; SYMAP® Compact+ +F1/+F2/+F3/+F4/+GC — prema CT/VT i zemljospojnim ulazima. | Selektivnost se podešava prema topologiji mreže, šemi uzemljenja i koordinaciji sa nadređenim i podređenim zaštitama. Compact+ donosi dodatno napredne funkcije za izvod: CLD (Cold Load Detection) za sigurno ponovno uključenje pod opterećenjem, CTS / PTS (Current / Potential Transformer Supervision) za nadzor mernih kola, SOTF (Switch-On-To-Fault) za zaštitu pri zatvaranju na kvar, TIG / YG / VG (napredna zemljospojna u izolovanim i kompenzovanim mrežama) i DP1 / DP2 Dynamic Parameters za adaptivnu zaštitu prema režimu rada. |
| Zaštita motora | Termički model, start/restart, locked rotor, unbalance, RTD/analogni signali, kontaktor ili prekidač. | SYMAP® Y-M; SYMAP® BC; Compact+ +F1/+F2/+F3/+F4/+GC. | BC ne izostavljati. Compact+ izbor zavisi od CT/VT, RTD/AI, DI/DO i upravljačke logike. Za HIMAP MI retrofit pogledati zaseban red. |
| Zaštita generatora / generator-grid | Generator CT/VT, bus/grid VT, 25/25A, 32, 40, 27/59/81, grid-code, EZA/EZE, AVR/governor signali. | SYMAP® Y-G; SYMAP® BC/BCG; Compact+ +F3/+F4/+GC prema broju naponskih sistema i opcijama. | +GC je prirodan za EZA/EZE i grid-code, ali nije jedina generator-grid opcija. +F4 i SYMAP® Y/BC mogu biti ispravni prema arhitekturi. |
| Sinhronizacija i paralelni rad | Generator-bus/grid VT sistemi, close logika, 25/25A, regulator brzine/napona, PMS potreba. | SYMAP® Y-G; SYMAP® BC/BCG/ECG; Compact+ +F4/+GC za pojedinačnu jedinicu ili priključnu tačku. | Za jednu jedinicu može Compact+ +F4/+GC. Za više generatora, raspodelu opterećenja, automatsko rasterećenje i bus-tie logiku koristiti SYMAP® BCG/ECG. |
| Power Management više generatora | Više agregata, bus-tie, PMS, raspodela opterećenja, automatsko rasterećenje, blackout recovery, upravljanje dizel agregatima. | SYMAP® BCG/ECG kao sistemski PMS; SYMAP® BC prema projektu; Compact+ kao lokalno polje ili IED uz PMS. | Compact+ GC ne pozicionirati kao centralni multi-generator PMS. Može biti deo sistema kao lokalni Protection & Control IED. |
| Zaštita transformatora | Primarna i sekundarna strana, CT1/CT2, 50/51, 50N/51N, 87T, REF, temperatura/RTD. | SYMAP® Y-T/Y-TI/T2/T3; SYMAP® BC; Compact+ +F1/+F2/+F3/+F4/+GC sa CT1/CT2 i 87 opcijom gde je potrebna. | Ekonomičnost CT1/CT2: u specifičnim aplikacijama jedan IED meri i štiti i primarnu i sekundarnu stranu, čime se smanjuje broj uređaja i pojednostavljuje ožičenje u polju. |
| Diferencijalna zaštita transformatora / REF | 87T, REF, CT grupe, vektorska grupa, stabilizacija, zemljospoj, dve strane transformatora. | SYMAP® Y-TI/T2/T3; SYMAP® BC; Compact+ sa 87 opcijom i odgovarajućim CT1/CT2 ulazima. | Ne predstavljati jedan IED kao zamenu za dva nezavisna releja kada projekat traži redundansu. Ekonomičnost važi za odgovarajuće aplikacije. |
| Distantna zaštita voda | 3×U + 3×I, zone, parametri voda, APU, teleprotection/GOOSE, koordinacija. | SYMAP® Y-D; Compact+ +F3/+F4/+GC sa 21 opcijom i odgovarajućim VT/CT. | Za novo polje koristi se SYMAP® Y-D ili Compact+. Za HIMAP distantne panele postoji projektno-specifični retrofit pristup u koordinaciji sa HQ Hamburg. |
| Diferencijalna zaštita voda / kabla | 87L, CT na krajevima, komunikacioni kanal ili optika, vremenska sinhronizacija, dužina voda. | SYMAP® Y-LD; Compact+ +F1/+F2/+F3/+F4/+GC sa 87LD opcijom i odgovarajućim komunikacionim interfejsom. | Ne ograničavati samo na Y-LD. Compact+ varijanta zavisi od CT/VT i komunikacione opcije. |
| Grid Code / EZA/EZE | VDE-AR-N 4110/4120, G99, NA zaštita, QU/Q(U), P/Q, 25/25A, SCADA/PPC komunikacija. | Compact+ GC kao prirodan izbor; Compact+ +F4 gde konfiguracija odgovara; SYMAP® Y/BC prema sistemskoj arhitekturi. | Ispravno: EZA/EZE grid-code regulator. PPC (Power Plant Controller) je centralni sistem celog parka, druga uloga. |
| DC sistemi i BESS | AC/DC monitoring, DCVM, DC zemljospoj, AC grid-side zaštita, BMS/PCS interfejs, SCADA. | SYMAP® Y-DC/Y-BAT; Compact+ +F3/+F4/+GC za AC/DC monitoring i AC priključak. | SYMAP® nije BMS niti PCS. BMS upravlja baterijama; PCS pretvaračem; SYMAP® zaštitnim, mernim i komunikacionim slojem. |
| Zaštita od električnog luka | Arc flash zone, svetlosni senzori, strujni kriterijum, quenching, trip logika. | SYMAP® ARC samostalno ili integrisan sa SYMAP®/Compact+ zaštitnom i trip logikom. | ARC je poseban sistem, ne mešati ga sa ANSI funkcijama u SYMAP®/Compact+ tabeli. |
| Distributivne mreže | Selektivnost, zemljospojni režim, APU, izvodna polja, SCADA/DMS, standardizacija ćelija. | SYMAP® Y-F/Y-D/Y-LD; SYMAP® BC; Compact+ +F1/+F2/+F3/+F4/+GC prema merenjima i komunikaciji. | U distributivnim mrežama ključni su selektivna koordinacija sa nadređenim i podređenim zaštitama, izbor zemljospojnog režima prema načinu uzemljenja neutralne tačke (kruto, otporno, kompenzovano ili izolovano) i integracija u SCADA/DMS preko standardizovanih protokola. Tipizacija ćelija pojednostavljuje projektovanje, rezervne delove i puštanje u rad na većem broju izvoda. |
| Industrijski sistemi i ATS | Mreža, generator, trafo, motori, ATS, prioriteti potrošača, interlocking, SCADA/DCS. | SYMAP® Y/BC; Compact+ +F3/+F4/+GC; SYMAP® ARC po potrebi. | Izbor zavisi od toga da li je potrebna lokalna zaštita polja ili kompletna sistemska logika sa više izvora. |
| Marine / offshore / DP napajanje | PMS, bus-tie, klasifikacioni zahtevi, redundantne mreže, DP napajanje, automatsko rasterećenje. | SYMAP® BC/BCG/ECG za sistemsku automatiku; Compact+ kao lokalni IED; SYMAP® ARC za zaštitu od luka. | DP ovde znači Dynamic Positioning. Ne mešati sa DP1/DP2 Dynamic Parameters u zaštitnim funkcijama. Za HIMAP retrofit na postojećim brodovima pogledati zaseban red. |
Napomena: tabela je orijentacioni vodič kroz aplikacije, a ne ograničenje proizvoda. SYMAP® i SYMAP® Compact+ su multifunkcionalne platforme. Konačan izbor potvrđuje se inženjerski na osnovu jednopolne šeme, CT/VT merenja, I/O signala, komunikacije, softversko-aplikativnih opcija, mehaničke izvedbe i logike upravljanja.
Niste sigurni koja konfiguracija odgovara vašoj aplikaciji?
Pošaljite jednopolnu šemu, listu CT/VT merenja, I/O signale, komunikacione zahteve i kratak opis logike rada. Beogradski inženjerski tim može predložiti odgovarajuću SYMAP® ili SYMAP® Compact+ konfiguraciju, uz proveru Order Code-a i potrebnih opcija. Kontaktirajte inženjerski tim
Dostavite nam podatke vaše aplikacije, a mi ćemo se pobrinuti za ostalo, obično u toku jedne radne nedelje:
CT/VT specifikacije, binarni i analogni I/O, funkcije zaštite, komunikacioni protokoli (IEC 61850, Modbus, IEC 104).
Definišemo odgovarajuću IED konfiguraciju koja precizno odgovara vašoj aplikaciji.
Tačan part number se generiše prema vašim specifikacijama i tehničkim uslovima.
Formalna ponuda se izdaje sa rokom isporuke i tehničkom dokumentacijom.
Tipičan rok:5 RADNIH DANA od kompletnog upita.
